高壓無功功率補償柜
產品概述
TBBZ10系列高壓無功功率補償柜主要應用于6KV 10KV電力系統中，裝置由隔離開關、真空接觸器或者真空斷路器、并聯電容器、串聯電抗器、放電線圈、互感器、避雷器以及控制裝置和測量保護裝置組成，高壓無功功率補償柜作為中高壓輸變電線路系統重要的無功功率補償設備，與電網并聯，就地提供系統中感性負荷所需要的容性無功，用以補償系統無功功率，主要用于提高電網的功率因數、調整電網電壓、降低線路損耗和改善供電質量。提高供配電設備的使用效率。產品廣泛應用于大型企業、商場、海岸港口、醫院、軌道交通、冶金、礦山、石油化工、大型建材、生產工廠、水利能源等諸多領域。
性能特點
結構合理：采用敷鎂鋁鋅板或冷軋鋼板板，外殼防護等級達到IP3X。結構緊湊，設計合理，便于安裝和維護，控制線采用專用的插接件連接，組裝維護方便快捷。
安全可靠：配備高壓帶電顯示器、閉鎖電磁鎖等安全防護裝置，同時兼?zhèn)涓邏洪_關柜規范“五防”“四搖”等功能，確保操作者人身安全。
多種保護：具有欠壓、過壓、過流及三相不平衡電壓保護等功能，故障時切除該組電容器并閉鎖，不影響其它電容器組的正常安全穩定運行。
快速放電：電容器內置放電電阻或元件，使裝置脫離電網后，能在幾分鐘內將殘余電壓降至安全水平以下。
自由組合：根據用戶補償容量以及補償精度需求，自由選擇若干標準容量投切柜組合進行自動投切，柜與柜之間可利用母線系統任意拼接，便于擴容；
操作方便：人性化設計，操作簡便，易于實現自動化控制。實時監控用戶設備使用狀態及系統參數，向用戶提供遠程服務。

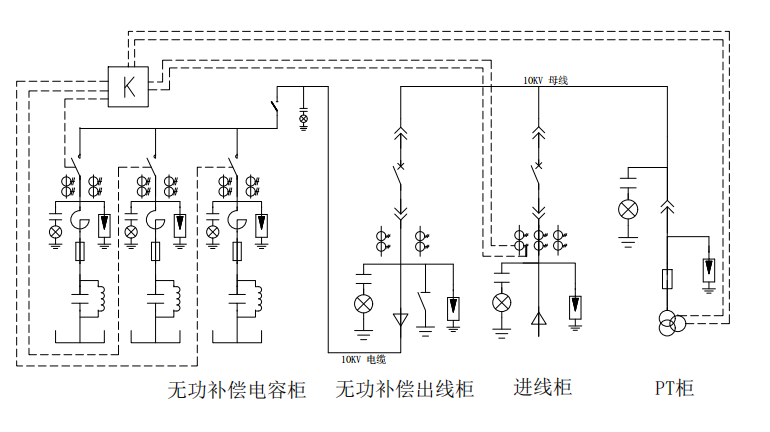

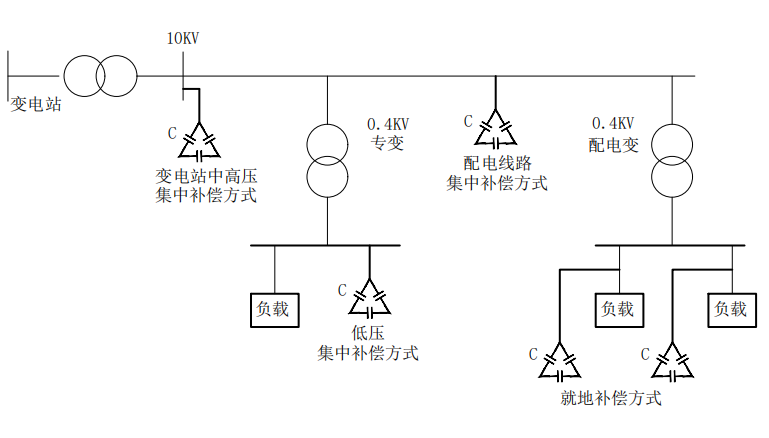

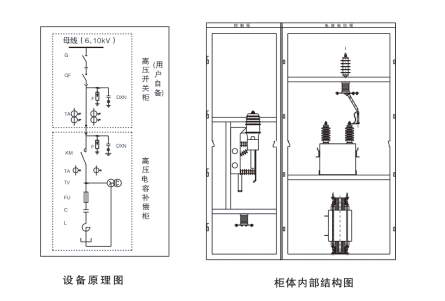

方案原理
設計依據
IEC60871-1:1999《高電壓并聯電容器》
GB/T11024.1 《標稱電壓1kV以上交流電力系統用并聯電容器》
GB50227-95 《并聯電容器裝置設計規范》
JB/T7111-1993 《高壓并聯電容器裝置》
DL/T604-1996 《高壓并聯電容器裝置訂貨技術條件》
技術參數
|
額定電壓 |
3kV、6kV、10kV |
|
額定頻率 |
50Hz |
|
補償容量 |
電容柜單臺補償容量不超過2000kvar |
|
電抗率 |
5%，6%，12% |
|
電容接線 |
三相星型，中性點不接地 |
|
投切方式 |
跟蹤負荷無功變化，全自動分組分級投切電容 |
|
工頻耐壓 |
次/42kV/1 min 二次/2Kv/ 1min |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃~+40℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃?xì)怏w、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品戶內使用運行，如果在特殊情況下戶外使用，需加裝保護外殼，并參考相關標準保證箱體外殼的防護等級。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決。

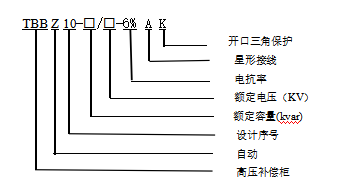

型號含義

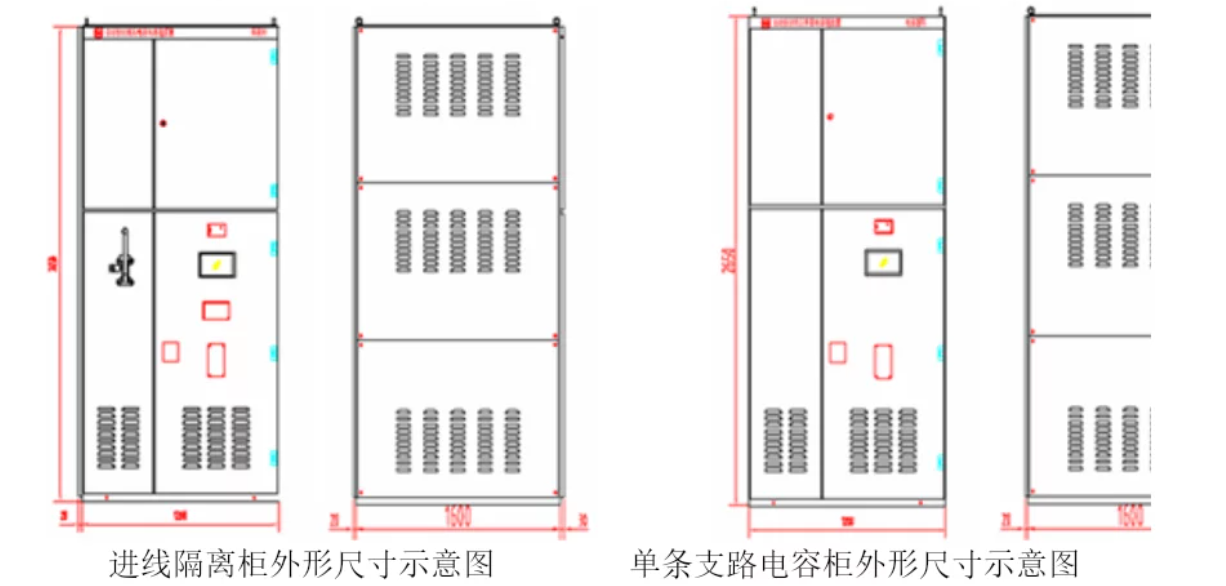

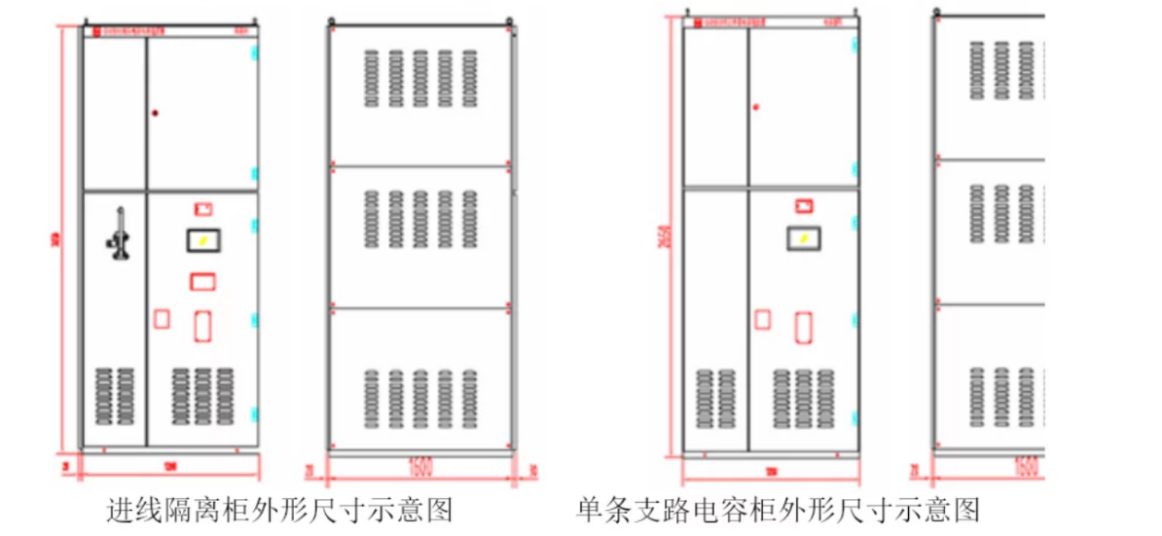

外觀結構
選型參考
|
型號 |
額定電壓 |
電容器組容量 |
分組方式 |
柜體或框架尺寸 |
柜體數量 |
|
KV |
kvar |
||||
|
TBBZ10-300/6-6%AK |
6 |
300 |
1 |
1200*1500*2200 |
1 |
|
TBBZ10-600/6-6%AK |
6 |
600 |
1 |
1200*1600*2600 |
1 |
|
TBBZ10-1000/6-6%AK |
6 |
334 |
1 |
1200*1600*2600 |
1 |
|
TBBZ10-1500/6-6%AK |
6 |
1500 |
1 |
1200*1600*2600 |
1 |
|
TBBZ10-1800/6-6%AK |
6 |
1800 |
1:01 |
1200*1600*2600 |
2 |
|
TBBZ10-2400/6-6%AK |
6 |
2400 |
1:01 |
1200*1600*2600 |
2 |
|
TBBZ10-3000/6-6%AK |
6 |
3000 |
1:01 |
1200*1600*2600 |
2 |
|
TBBZ10-300/10-6%AK |
10 |
300 |
1 |
1200*1500*2200 |
1 |
|
TBBZ10-600/10-6%AK |
10 |
600 |
1 |
1200*1600*2600 |
1 |
|
TBBZ10-1000/10-6%AK |
10 |
334 |
1 |
1200*1600*2600 |
1 |
|
TBBZ10-1500/10-6%AK |
10 |
1500 |
1 |
1200*1600*2600 |
1 |
|
TBBZ10-1800/10-6%AK |
10 |
1800 |
1:01 |
1200*1600*2600 |
2 |
|
TBBZ10-2400/10-6%AK |
10 |
2400 |
1:01 |
1200*1600*2600 |
2 |
|
TBBZ10-3000/10-6%AK |
10 |
3000 |
1:01 |
1200*1600*2600 |
2 |
訂貨須知
電力系統圖；平面布置圖；設備排列圖；
系統額定電壓；
補償容量；投切回路；回路容量；
外殼材質；
落地安裝；
裝置尺寸及顏色（標準配置RAL7035）；
電纜進線一般為下進線；
電容器采用內熔絲保護，不宜加裝外熔絲；
負載性質；
特殊要求注明；
