動態電壓恢復裝置
產品概述
ZHXK-AVR動態電壓恢復裝置應用于10KV及以下電力系統中，主要由、監測單元、靜態旁路、矯正模塊、儲能單元、控制單元等核心部分組成，用于解決電網系統瞬時故障導致線路電壓驟降而引起的負載無法正常運行和控制，能夠實現對系統電壓的快速調節恢復，消除系統電壓不平衡偏差，保證輸出電壓范圍值能夠保障負載正常運行，產品廣泛應用于電網、工業、冶金礦產、化工、醫院、軌道交通、新能源等行業。
性能特點
可靠性高；專為工業負載設計，系統效率高，響應速度快，多級保護，電路簡潔，可靠性高，免維護。
效率值高；效率高達99.2%；保護切換時間不大于2ms；單相、兩相、三相跌落至0%均可治理，優越的整流器性能，無諧波注入。
綠色節能；采用第四代絕緣柵雙極型晶體管和多重保護技術保證設備綠色環保，先進的整流技術，無諧波注入污染，提高電能利用率。
數字控制；全數字控制技術，采用32位最先進DSP數字信號處理器，使設備可由先進的柔性的邏輯算法實現極高的性能和可靠性。
擴容方便；先進的并聯擴容功能，模塊化設計，并聯擴容功能在增加設備系統容量的同時互為冗余備份，更進一步提高了電源的可靠性。
人機界面；配置圖形真彩顯示器多功能面板，配有10寸圖形顯示器。通過圖形顯示和界面友好的菜單操作系統，實時瀏覽輸入、輸出、負載和運行參數。
性價比高；儲能器件可靠性高，無易損件，自耗極小，自耗僅為0.8%，無需冷卻強迫散熱系統。設計壽命20年。完全免維護，運行成本低。
結構簡單；緊湊的結構設計，占地面積小，極大的減小了對安裝空間和承重要求，使用戶節省了空間和投資，占地面積是傳統UPS的1/2~1/3。
方案原理

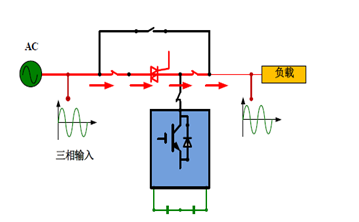

電網電壓在限值內：
電網為負載供電(在線模式)時，逆變器休眠，但保持與電網電壓同步，以便在電網擾動時立即動作

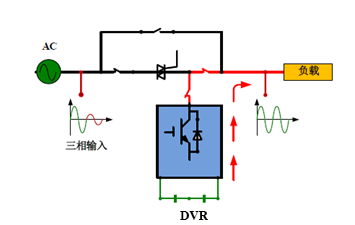

發生電壓暫降時：
當電網出現擾動瞬間，反并聯晶閘管快速關斷，負載與電網隔離，由逆變器向負載供電

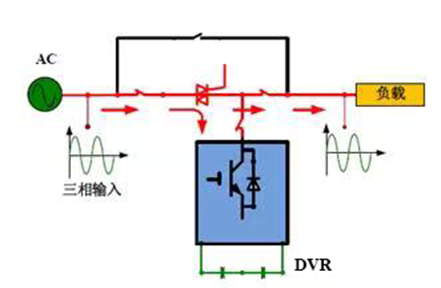

電網電壓重新穩定：
反并聯晶閘管導通，逆變電路關閉，負載將再次由電網供電，整流電路重新對儲能電容充電

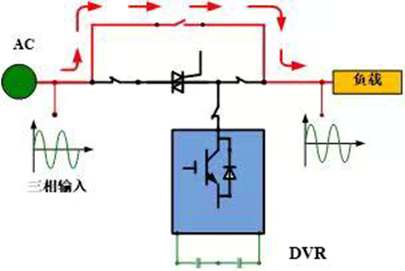

故障安全旁路工作：
故障或維護的情況下，負載電流將自動轉移到故障安全旁路。即電流將通過反并聯晶閘管的接觸器或旁路開關，直接向負載供電
設計依據
GB/T7260.3-2003《不間斷電源設備(UPS)第3部分:確定性能的方法和試驗要求》
技術參數
|
主要技術參數 |
|||||
|
電網電壓范圍 |
AC400V士15% |
||||
|
額定頻率 |
50 /60Hz± 10% |
||||
|
過壓級別 |
III |
||||
|
最小剩余電壓（Umin ） |
0% |
||||
|
輸出接線方式 |
三相四線制 |
||||
|
補償時間 |
標準機型0~100%剩余電壓補償至100%，持續3s，其它規格可定制; |
||||
|
對連續暫降的保護 |
可以 |
||||
|
常用容量 |
50/75/100/200/300/400/500/800/1200/1500kTA |
||||
|
切換電壓閥值 |
1~5ms |
||||
|
輸出頻率 |
50 /60Hz ± 1% |
||||
|
過載能力 |
150%--60s |
||||
|
電壓不平衡(負序/正序) |
100%非平衡負載情況下<3% |
||||
|
保護電流 |
200% |
||||
|
噪聲 |
<65dB |
||||
|
保護功能 |
上電自檢測、功率半導體器件故障保護、直流母線過壓、直流母線欠壓、風機保護、電壓、電流互感器斷線保護、過載保護 |
||||
|
電壓畸變(THDu) |
線性負載條件下，THu<2.5% |
||||
|
顯示 |
10寸觸摸屏 |
||||
|
智能通訊 |
Modbus/TCP ，網口/485/GPRS |
||||
|
|
|||||
|
電網輸入 |
|
儲能裝置 |
|||
|
工作頻率 |
50/60Hz±10% |
|
儲能部件 |
超級電容/電解電容 |
|
|
過壓級別 |
III |
|
過載能力 |
200% |
|
|
效率 |
99.20% |
|
工作溫度（TC ） |
-25~45℃ |
|
|
過載和短路保護 |
斷路器 |
|
設計壽命 |
>20 年（ 25℃) |
|
|
過載能力 |
150% ，維持 60s |
|
充電循環壽命 |
>500000（超級電容） |
|
|
500% ，維持 1s |
|
再充電時間 |
＜45s（超級電容） |
||
|
2000% ，維持 200ms |
|
||||
|
負載輸出 |
|
故障安全旁路 |
|||
|
額定視在功率（S ） |
30~2000kVA |
|
過載能力 |
500% 30s |
|
|
所連負載的相移功率 |
0.5 滯后到 0.9 超前 |
|
接觸器合閘時 |
20ms |
|
|
因數（PF ） |
|
斷路器合閘時 |
80ms（可選） |
||
|
最大允許電機負載 |
DVR 額定容量的 50% ； |
|
冷卻方式 |
自然對流/強迫風冷 |
|
|
超過50%的應用 ，請聯系新能動力 |
|
||||
|
逆變器供電 |
|
事件紀錄 |
|||
|
電壓設定時間 |
1~5ms |
|
測量方法 |
線電壓 |
|
|
響應時間 |
2ms |
|
檢測周期 |
50μs |
|
|
冷卻方式 |
自然對流/強迫風冷 |
|
事件日志時間的分辨率 |
1ms |
|
|
輸出頻率 |
50/60Hz±1% |
|
測量類型 |
根據IEC61000-4-30 規定的半周期 RMS |
|
|
過載能力 |
150% ，持續 30s |
|
機柜 |
||
|
電壓畸變（THDu ） |
線性負載條件下，THDu＜2.5% |
|
材料 |
電鍍鋅鋼 |
|
|
電壓不平衡（負序/正序） |
100%非平衡負載情況下＜3% |
|
顏色 |
可選 |
|
|
保護電流 |
200% |
|
打開方式 |
鑰匙鎖樞軸門 |
|
應用環境
環境溫度：-35℃～55℃，24小時內平均溫度不超過35℃；
相對濕度：不超過90%；
大氣壓力：80一110kPa；
海拔高度：≤2000 m；
風速：≤235m/s；
安裝地點：戶內或戶外；
環境要求：使用地點不允許有爆炸危險的介質周圍介質中不應合有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸氣及有嚴重的霉菌存在二應具有防御雨、雪、風、沙的設施。

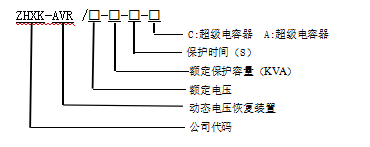

型號含義

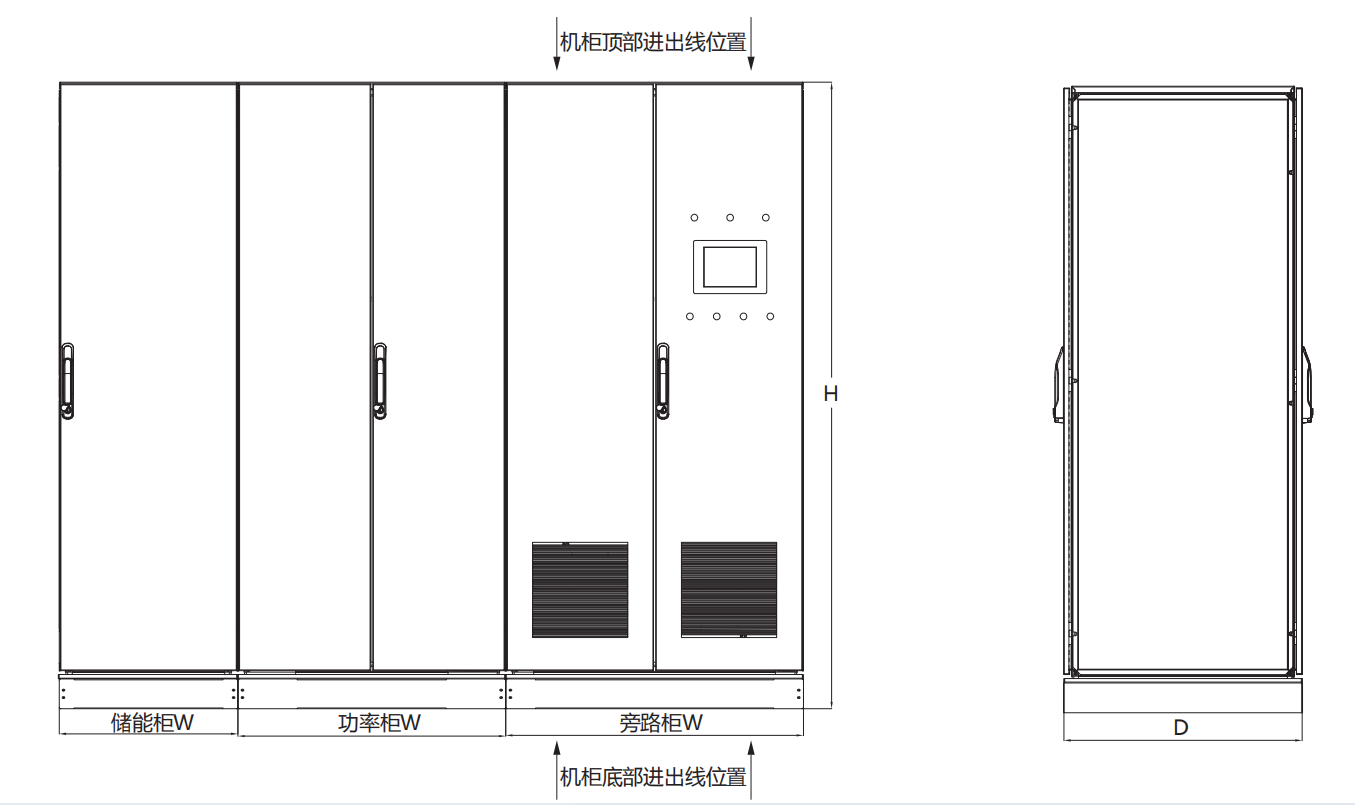

外觀結構
選型參考
|
型號規格 |
額定電壓（V） |
額定容量（kVA） |
主機+旁路 尺寸（W*D*H） |
儲能尺寸(W*D*H) |
|
ZHXK-AVR-30 |
208V/400V |
30 |
600*800*2200 800*800*2200 1400*800*2200 2200*800*2200 2600*800*2200 3400*1000*2200 3600*1000*2200 |
600*800*2200 1000*1000*2200 |
|
ZHXK-AVR-50 |
208V/400V |
50 |
||
|
ZHXK-AVR-75 |
208V/400V |
75 |
||
|
ZHXK-AVR-100 |
208V/400V |
100 |
||
|
ZHXK-AVR-150 |
208V/400V |
150 |
||
|
ZHXK-AVR-300 |
208V/400V |
300 |
||
|
ZHXK-AVR-500 |
208V/400V |
500 |
||
|
ZHXK-AVR-750 |
208V/400V |
750 |
||
|
ZHXK-AVR-1000 |
208V/400V |
1000 |
||
|
ZHXK-AVR-1250 |
440V |
1250 |
||
|
ZHXK-AVR-1500 |
440V |
1500 |
||
|
ZHXK-AVR-2000 |
400V |
2000 |
訂貨須知
電力系統圖；
系統電壓等級；
匹配治理設備參數；
極相（單相/三相）；
系統運行參數（效果最佳）
負載性質；
特殊要求注明
