補償濾波模塊
產品概述
ZHXK-MB系列補償濾波模塊應用于0.4KV低壓電力系統中，主要由控制單元、投切單元、保護單元、電容電抗組件集成一個獨立完整的智能補償模塊。作為低壓無功功率補償設備核心元件重要的組成部分，與電網并聯，就地提供系統中感性負荷所需要的容性無功，提高電力系統功率因數，減少無功損耗，改善電網供電質量及提高用電的可靠性，產品廣泛應用于工廠配電系統、居民小區配電系統、市政商業建筑、交通隧道配電系統、戶外箱式變電站、戶外綜合配電箱等領域。
性能特點
智能測控：數據采集，快速實時采樣，實現三相電流、三相電壓、三相有功、無功、現在功率等電網參數的高精度測量、運算及諸波分析。
濾波功能：有效抑制高次諧波涌流，對高次諧波形成低阻抗通路。對諧波具有吸收泄放作用，能消除高次諧波對電容器的影響，減輕和抑制諧波電流和閃變電流。
智能投切：真正的零投切，無需晶閘管輔助電路，本系統采用CPU處理過零信號后的投切動作，實現過零投切、無涌流、無電弧、響應快，提高了設備的可靠性和使用壽命。
智能組網：485通訊接口，內置 MODBUS-RTU協議;可實現遠程監控。產品可多臺聯機使用時，自動產生主機從機，構成無功自動控制系統。
故障處理；個別從機出現故障時自動退出，不影響其他機器工作。主機故障時自動退出，網絡內再自動產生新的主機，組成新的系統工作，智能化程度極高。
安全可靠：匹配高性能電力電容器和串聯電抗器，體積小、重量輕、高品質、低溫升、低功耗、壽命長，從而保證了整機的安全性和可靠性。
節能降耗：采用模塊化產品組裝成的產品補償裝置，其體積有著明顯的減小，即節能環保，又減少安裝空間，接線簡單，可以隨時增加電容電容器的數量。
操作方便：采用液晶屏中文界面，實時顯示當前電容器溫度，電流電壓及諧波參數，通過按鍵查詢各種參數及設備運行狀態，還可設置各類保護參數并存儲，掉電效據不丟失。

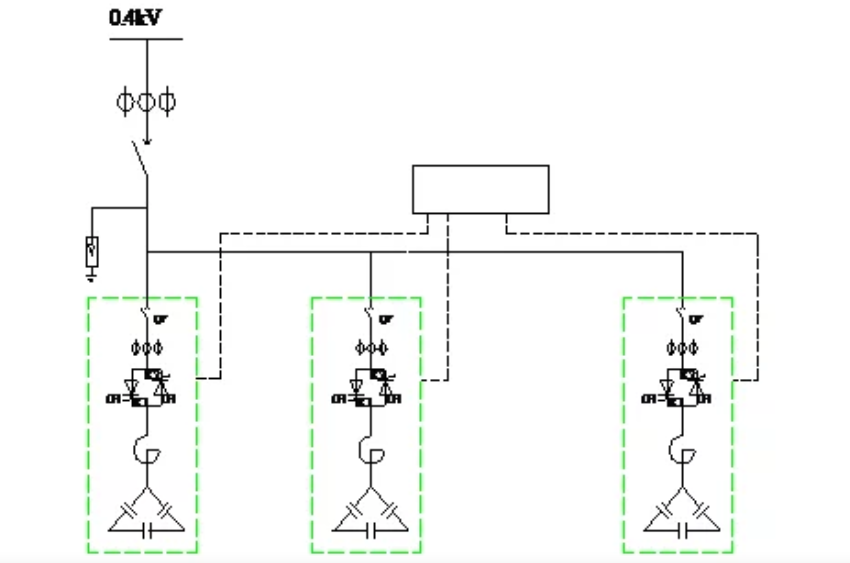

方案原理
設計依據
JB/T 11067-2011《低壓有源電力濾波裝置》
技術參數
|
適用場合 |
系統以5、7次以上頻率諧波為主 |
|
電容額定電壓 |
480V |
|
配套電抗率 |
7% |
|
單組安裝容量 |
≤70kVar |
|
相數 |
三相 |
|
系統額定電壓 |
400V |
|
最小響應時間 |
動態：15ms |
|
投切開關 |
動態：繼電器、晶閘管開關 |
|
控制電壓 |
動態：12VDC |
|
放電時間 |
帶放電電阻t≤3min |
|
防護等級 |
戶內柜式IP30 |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-20℃ ～ +40℃，相對濕度：日平均不大于95%，月平均不大于90%；大氣壓力：79.5Kpa ～ 106KPa。
本產品運行場所應具備無有害氣體、可燃氣體、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品戶內使用運行，如果在特殊情況下戶外使用，需加裝保護殼，并參考相關標準保證保護殼的防護等級。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。

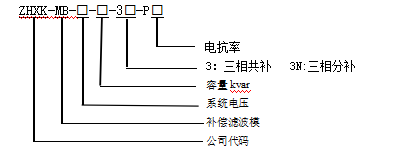

型號含義

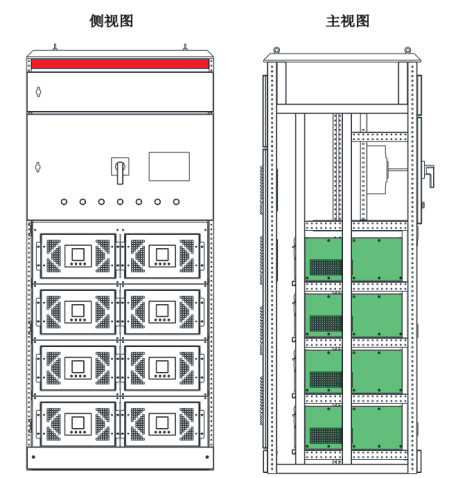

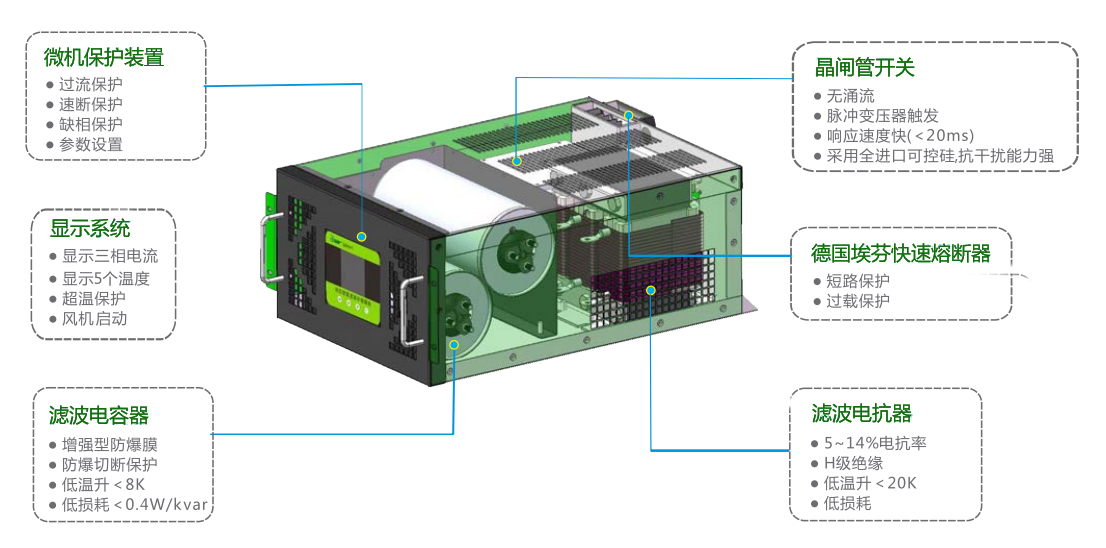

外觀結構
選型參考
|
產品型號 |
安裝方式 |
容量（kVar） |
電容器額定電壓（V） |
L*W*H（mm） |
A*B（mm） |
C*D(mm) |
|
ZHXK-MB-480-25+25-3-P7 |
臥式 |
25+25 |
480 |
400*602*325 |
100*425 |
250*590 |
|
ZHXK-MB-480-30+30--3-P7 |
臥式 |
30+30 |
480 |
400*602*325 |
100*425 |
250*590 |
|
ZHXK-MB-480-40-3-P7 |
臥式 |
40 |
480 |
400*602*325 |
100*425 |
250*590 |
|
ZHXK-MB-480-50-3-P7 |
臥式 |
50 |
480 |
400*602*325 |
100*425 |
250*590 |
|
ZHXK-MB-480-60-3-P7 |
臥式 |
60 |
480 |
400*602*325 |
100*425 |
250*590 |
|
ZHXK-MB-480-80-3-P7 |
臥式 |
80 |
480 |
400*602*325 |
100*425 |
250*590 |
|
ZHXK-MB-280-30-3N-P7 |
臥式 |
30 |
280 |
400*602*325 |
100*425 |
250*590 |
|
ZHXK-MB-280-60-3N-P7 |
臥式 |
60 |
280 |
400*602*325 |
100*425 |
250*590 |
訂貨須知
電力系統圖；
系統電壓等級；
投切補償容量；
極相（三相/單相）
補償方式（SVG+電容/SVG+電容電抗）；
安裝方式（臥式/立式）；
負載性質；
特殊要求注明；
