低壓抽出式開關柜MNS
產品概述
MNS系列低壓抽出式開關柜是一種電力設備，通常用于低壓0.4KV交流50Hz的電力系統中，主要用于電力供電系統中的控制和保護，具有模塊化結構，低壓抽出式開關柜的設計允許方便地進行維護和更換部件，各個組件如抽屜單元可以輕松地插入和抽出。這種設計還提供了更好的安全性，因為操作人員可以在斷電的情況下安全地進行維護工作，作為發電、輸配電、電能轉換的控制設備，廣泛應用于發電廠、變電所、工礦企業、大樓賓館、機場、碼頭以及廣播電視等通信中心；
功能特點
模塊設計：采用模塊化設計理念，結構緊湊，節省空間，使得開關柜可以根據不同的功能需求進行靈活配置和擴展，適合在空間受限的環境中使用;
功能單元：功能單元(如斷路器、接觸器、繼電器等)設計為可抽出式，便于安裝和更換，便于維護人員進行日常檢查和維護工作;
高安全性：具備完善的安全保護措施，如短路保護、過載保護、漏電保護等，確保足夠的電氣間隙和爬電距離，以防止電氣故障。
高可靠性：配備聯鎖機構，防止在帶電狀態下誤操作，充分考慮了散熱和溫升，設計遵循動熱穩定標準要求，確保開關柜長期穩定可靠運行。
高兼容性：通常具有較高的防護等級，適用于多種環境條件，具有良好的兼容性，便于與其他電力系統設備集成。
易于操作：可以集成多種功能，如計量、保護、控制和監測等。設計人性化，操作界面直觀，便于操作人員進行監控和控制。

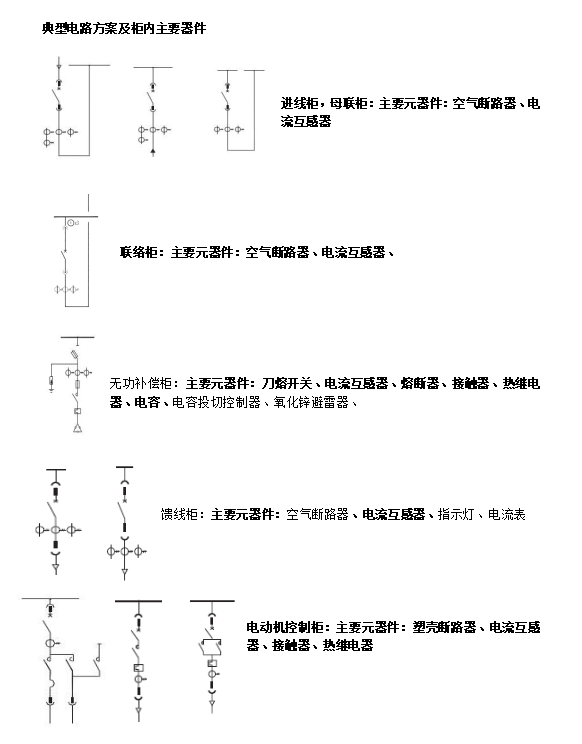

方案原理
設計依據
該產品符合IEC60439-1:1992《低壓成套開關設備和控制設備第一部分:型式試驗和部分型式試驗成套設備》。
該產品符合GB 7251.1-1997《低壓成套開關設備和控制設備第一部分:型式試驗和部分型式試驗成套設備》。
技術參數
|
額定工作電壓（Ue） |
AC400V |
|
成套設備的額定電流（InA) |
6300A～400A |
|
額定絕緣電壓（Ui） |
660V |
|
輔助電路絕緣電壓Ui（V） |
AC500V |
|
頻率： |
50Hz |
|
主母線的額定電流（InA） |
6300A～400A |
|
主母線的額定短時耐受電流（Icw） |
30kA/50KA/80KA |
|
垂直母線母線的額定電流（InA） |
2500A~400A |
|
額定沖擊耐受電壓Uimp（kV）： |
主電路8kV，輔助電路 4kV |
|
過電壓類別 |
Ⅳ類 |
|
電氣間隙 |
≥10mm |
|
爬電距離 |
≥12.5mm |
|
觸電保護類別 |
Ⅰ類 |
|
污染等級 |
3級 |
|
戶內型/戶外型 |
戶內型 |
|
外殼防護等級 |
IP40 |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃~+40℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃?xì)怏w、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品戶內使用運行，如果在特殊情況下戶外使用，需加裝保護外殼，并參考相關標準保證箱體外殼的防護等級。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決。

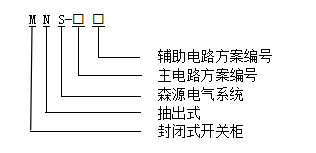

型號含義

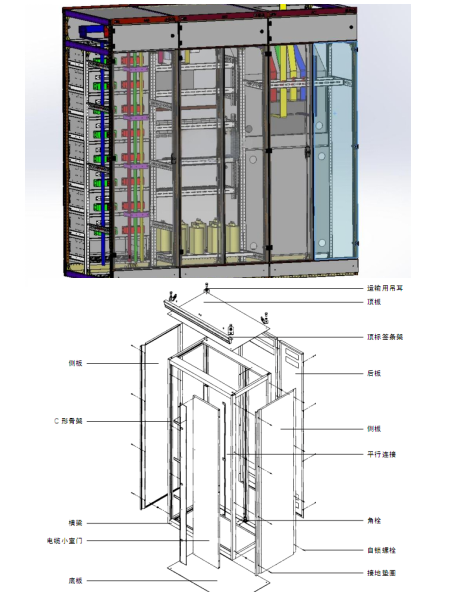

外觀結構

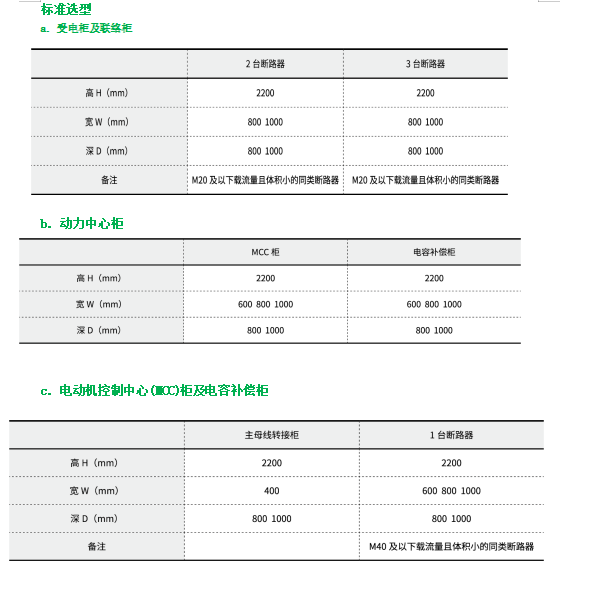

標準選型
訂貨須知

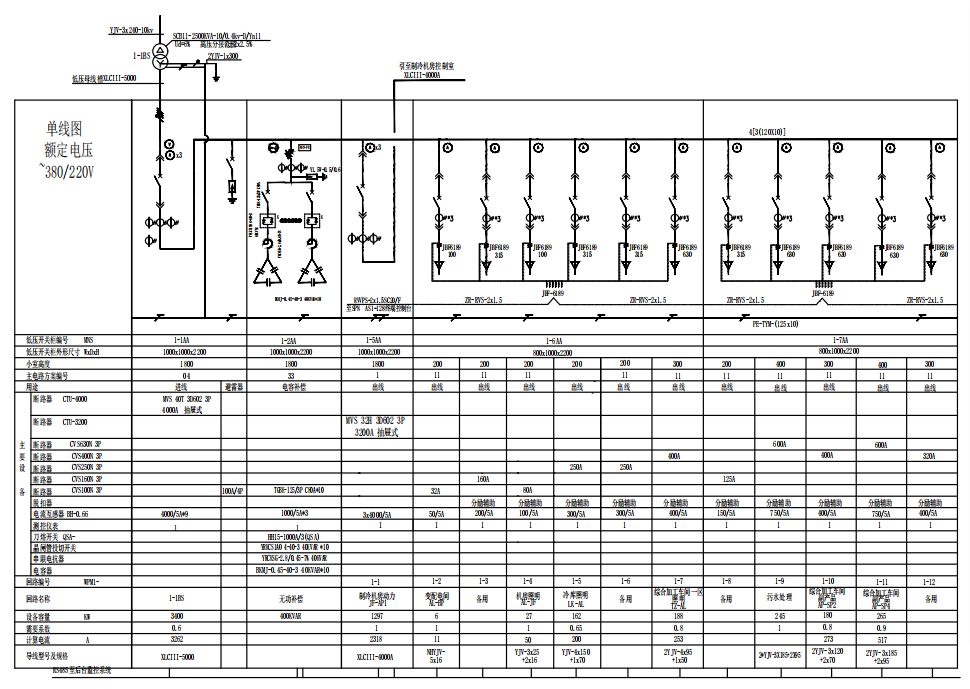

電力系統圖；
輔助電路電氣原理圖；
組合順序圖；
平面布置圖；
計量單元；
外殼材質（冷軋鋼板/2.0門板1.5箱體）
顏色（標準RAL7035）
使用環境（戶內）
落地并序安裝；
負載性質；
特殊要求注明；
