光伏并網柜
產品概述
GGD（GF）系列光伏并網柜作為光伏電站的總出口存在于光伏系統中，是連接光伏電站和電網的配電裝置，其主要作用是作為光伏發電系統與電網的分界點。對于低壓并網的光伏電站，光伏并網柜中還可以加裝計量、保護等功能器件。主要由防孤島保護裝置，并網開關、防雷器、溫濕度控制器、電能計量裝置和柜體附件等相關硬件組成。光伏并網柜主要用于110KV、35KV的集中式光伏并網接入系統和10KV、380V分布式光伏接入并網系統。
性能特點
容星涵蓋范圍廣，可涵蓋 2000A 以下用戶并網需求
安裝方便，外觀美觀大氣
可選配檢有壓合閘、失壓跳閘等功能，對光伏系統進行失壓，欠壓保護，及自動合閘功能:
可預留獨立鉛封計量室，光伏發電一目了然
可根據客戶需求配用國內外知名品牌廠家元件可選配電能質量在線監測裝置檢測光伏發電系統的各電參量，并與后臺聯機通訊，實現智能化管理:
可選配防孤保護及逆功率保護功能
具有RS485通訊接口，使用ModBus-RTU通訊協議

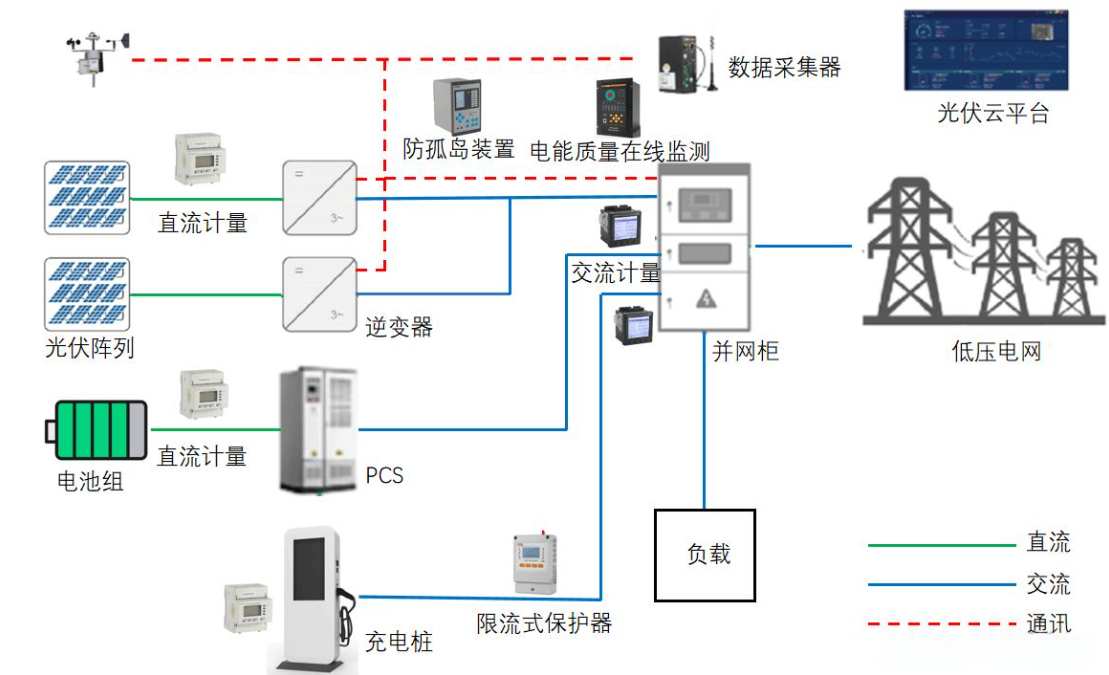

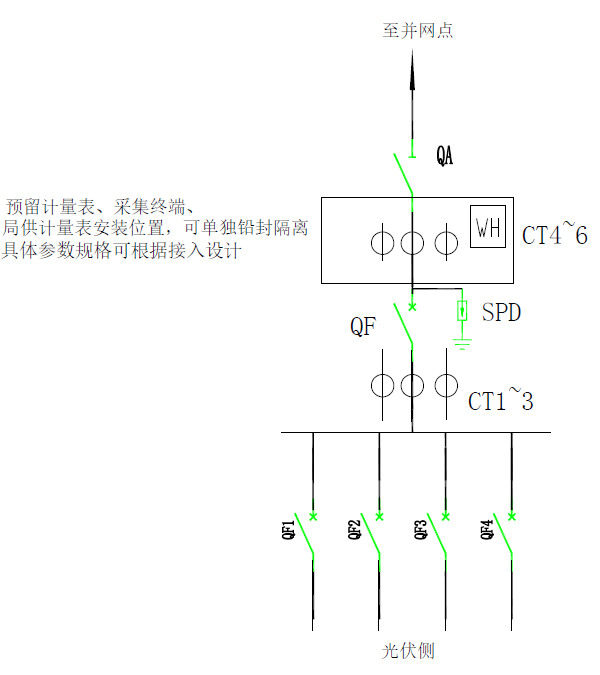

方案原理
設計依據
GB 7251.1-2013 《低壓成套開關設備和控制設備第1 部分》
GB 7251.12-2013 《低壓成套開關設備和控制設備第2 部分》
GB 4208-2008 《外殼防護等級》
GB 9466.1-1997 《低壓成套開關設備基本實驗方法》
GB/T19939-2005 《光伏系統并網技術要求》
技術參數
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃~+40℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃氣體、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決。
型號含義

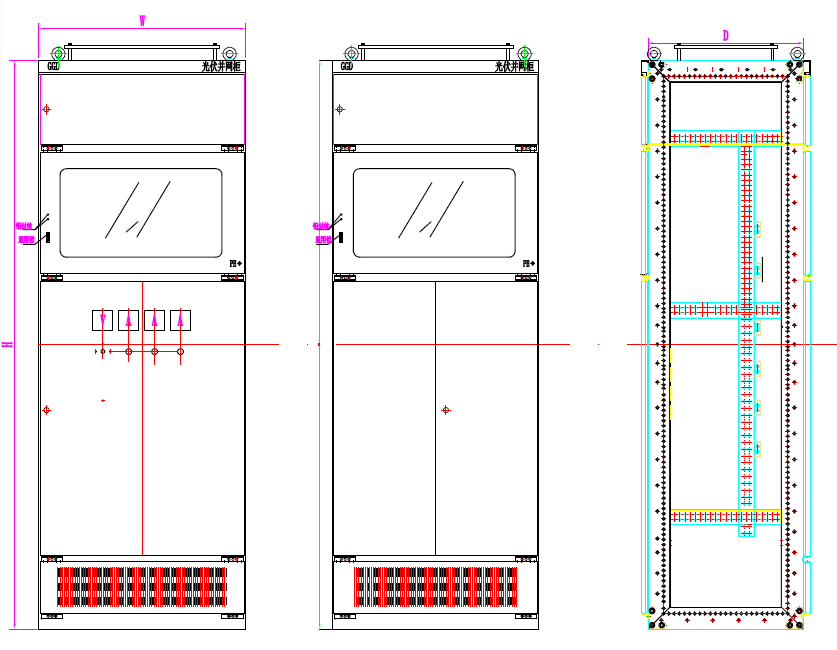

外觀結構
選型參考
?
|
序號 |
柜體尺寸 |
并網功率 |
備注 |
||
|
W |
H |
D |
|||
|
1 |
600 |
2200 |
600 |
200KW |
預留局供表位 |
|
2 |
800 |
2200 |
600 |
400KW |
|
|
3 |
800 |
2200 |
800 |
600KW |
|
|
4 |
800 |
2200 |
1000 |
800KW |
|
|
5 |
800 |
2200 |
1000 |
1000KW |
|
訂貨須知
電力系統圖；
系統電壓等級；
并網容量；
極相（單相/三相）；
計量艙；
防孤島；
外殼材質（冷軋鋼板/不銹鋼板）
使用環境（戶內/戶外）
負載性質；
特殊要求注明；
