產品介紹產品方案產品參數產品選型產品訂貨

產品概述

ZHXK-CKSC系列高壓串聯電抗器主要用于10kV電力系統中，純干式結構，采用優質硅鋼片、高強度電磁漆包導線繞制，長時間烘烤干燥通過環氧樹脂填充絕緣，抽真空高溫固化成型，高壓串聯電抗器作為高壓無功功率補償設備核心元件重要的組成部分，與高壓電容器組相串聯，能夠有效的抑制和吸收高次諧波，限制合閘涌流及操作過電壓，有效保護電容器組，改善系統的電壓波形，提高電網功率因數，產品廣泛應用在電力傳輸、配電、工業、新能源等領域。

性能特點

溫升噪音；鐵芯采用優質低損耗冷軋取向硅鋼片，經高速沖床沖剪，具有毛刺小、規則均勻、疊片整齊優美，確保電抗器運行時低溫升低噪聲的性能。

機械強度；環氧澆注而成的線圈繞組，內外敷設環氧玻璃網格布作增強，該線圈不但絕緣性能好，而且機械強度好，能耐受大電流沖擊和冷熱沖擊而不裂開。

運行穩定；采用F級環氧澆注體系在真空狀態下進行澆注，線圈不吸水、局部放電量低，使其可在相對惡劣環境條件下安全可靠運行。

溫升散熱；高壓串聯電抗器線圈繞組與鐵芯之間設計數個散熱風道，使其線圈和鐵芯的溫度相互不產生疊加，隔離并通過風道迅速排出。

震動保護；線圈上下端部與下鐵厄采用環氧墊塊和硅橡膠防震墊，可以使高壓串聯電抗器在運行時有效減小了線圈運行時的震動。

體積結構；高壓串聯電抗器三相鐵芯成黃金分割比例，結構合理，占地體積小，維護更換方便，頂部裝有吊環，便于柜內安裝及現場施工。

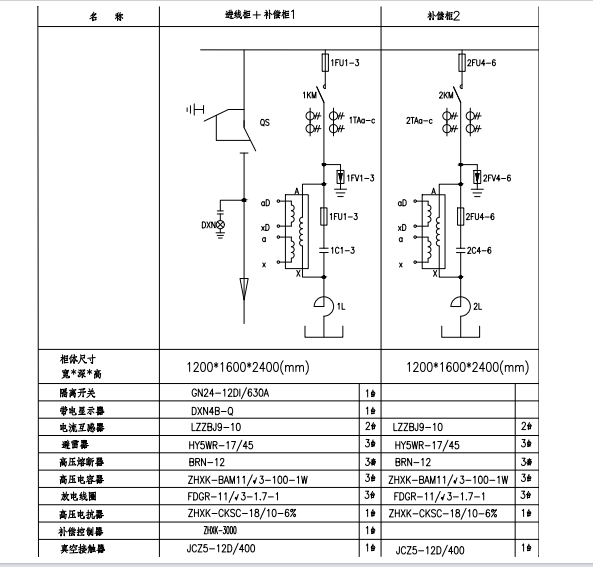

方案原理

設計依據

IEC289-88《電抗器》

GB10229-88《電抗器》

JB5346-98《電抗器》

DL462-92《高壓并聯電容器用串聯電抗器訂貨技術條件》

技術參數

系統電壓

6kV/10kV/11kV

電抗率

1%、5%、6%、7%、12%、14%

絕緣等級

F級

實驗耐壓

42000V

電抗器噪音

≤45dB

過載能力

≤1.35倍下連續運行

三相不平衡

≤±3%

電感值

≤±3%

應用環境

海拔高度不超過2000米。

運行環境溫度-25℃~+45℃，相對濕度不超過90%。

周圍無有害氣體，無易燃易爆物品。

周圍環境應有良好的通風條件。

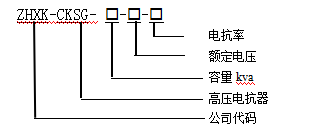

型號含義

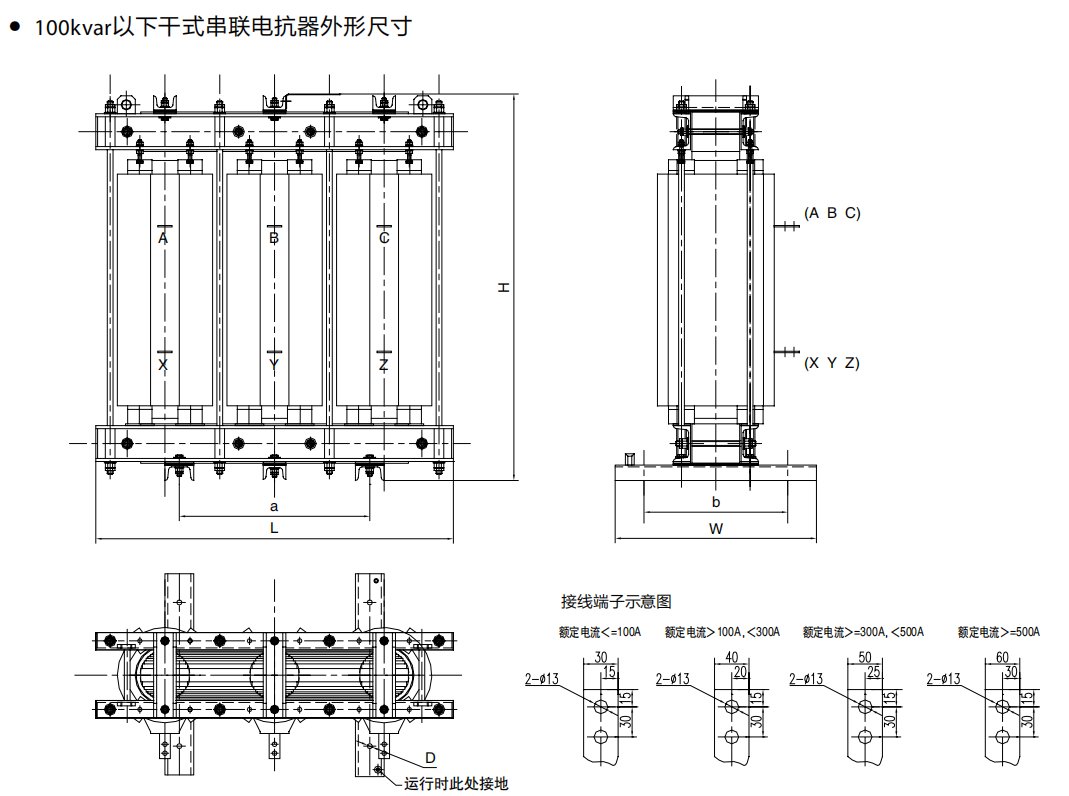

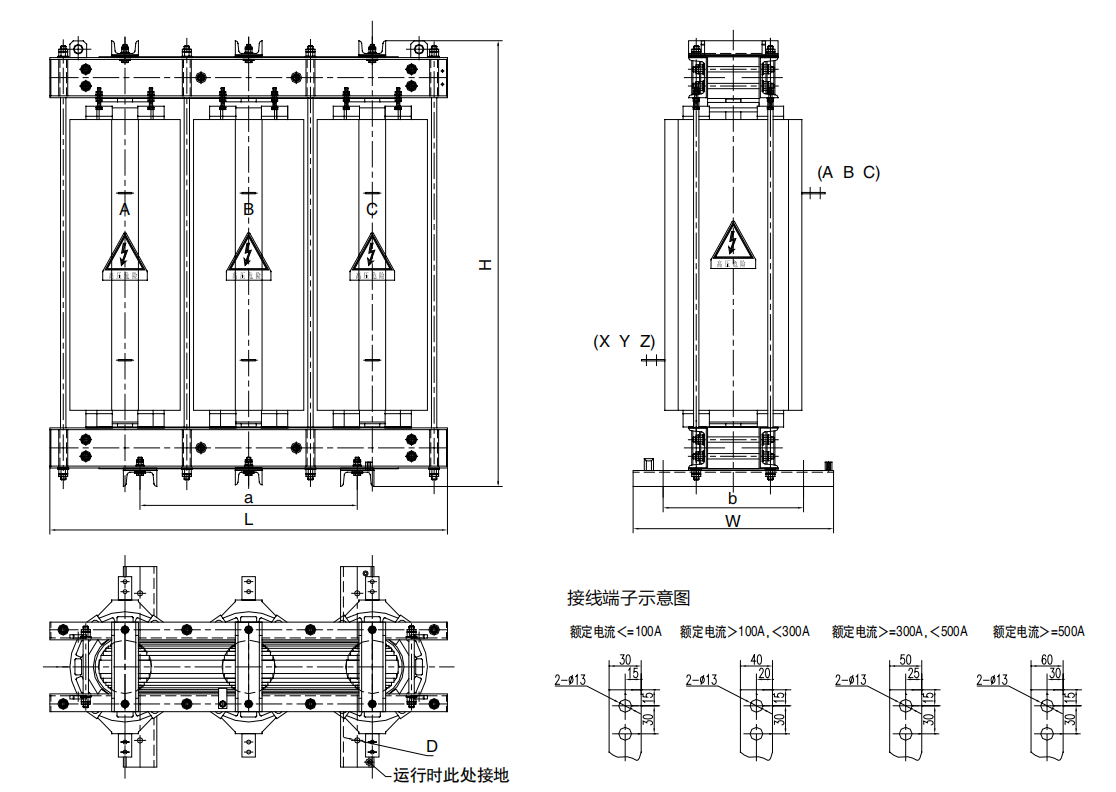

外觀結構

選型參數

型號	并聯電容器容量	電容器電壓（kV）	額定電抗率（%）	額定電抗(Ω)	額定電流（A）	額定容量	額定損耗	外形尺寸						重量
型號	并聯電容器容量	電容器電壓（kV）	額定電抗率（%）	額定電抗(Ω)	額定電流（A）	額定容量	額定損耗	L	W	H	a	b	D	重量
ZHXK-CKSC-5/10-5%	100	11√3	5	61.07	5.2	5	124	730	450	645	400	350	12	95
ZHXK-CKSC-6/10-6%		11√3	6	73.28	5.2	6	163	730	450	695	400	350	12	105
ZHXK-CKSC-12/10-12%		12√3	12	173.2	4.8	12	273	790	450	795	430	350	14	160
ZHXK-CKSC-10/10-5%	200	11√3	5	30.24	10.5	10	239	790	450	635	430	350	12	125
ZHXK-CKSC-12/10-6%		11√3	6	36.29	10.5	12	275	790	450	700	430	350	12	140
ZHXK-CKSC-24/10-6%		12√3	12	86.6	9.6	24	479	835	500	795	460	400	12	215
ZHXK-CKSC-15/10-5%	300	11√3	5	20.23	15.7	15	305	805	450	680	440	350	12	145
ZHXK-CKSC-18/10-6%		11√3	6	24.27	15.7	18	373	820	450	700	50	350	12	165
ZHXK-CKSC-36/10-12%		12√3	12	57.74	14.4	36	647	865	500	860	480	400	12	270
ZHXK-CKSC-20/10-5%	400	11√3	5	15.12	21	20	417	820	450	760	450	350	12	185
ZHXK-CKSC-24/10-6%		11√3	6	18.15	21	24	478	835	500	750	460	400	12	200
ZHXK-CKSC-48/10-12%		12√3	12	43.3	19.2	48	793	910	500	885	500	400	14	330
ZHXK-CKSC-25/10-5%	500	11√3	5	12.12	26.2	25	483	835	500	805	460	400	12	215
ZHXK-CKSC-30/10-6%		11√3	6	14.54	26.2	30	557	850	500	790	470	400	12	230
ZHXK-CKSC-60/10-12%		12√3	12	34.5	24.1	60	947	955	500	925	530	400	14	390
ZHXK-CKSC-30/10-5%	600	11√3	5	10.08	31.5	30	552	850	500	800	470	400	12	230
ZHXK-CKSC-36/10-6%		11√3	6	12.1	31.5	36	647	880	500	785	480	400	12	255
ZHXK-CKSC-72/10-12%		12√3	12	28.77	28.9	72	1080	970	500	945	530	400	14	430
ZHXK-CKSC-35/10-5%		11√3	5	8.65	36.7	35	623	850	500	850	470	400	12	250
ZHXK-CKSC-42/10-6%	700	11√3	6	10.38	36.7	42	723	910	500	820	500	400	14	300
ZHXK-CKSC-84/10-12%	700	12√3	12	24.67	33.7	84	1215	985	500	995	540	400	14	485
ZHXK-CKSC-40/10-5%	800	11√3	5	7.56	42	40	693	895	500	830	490	400	12	280
ZHXK-CKSC-48/10-6%		11√3	6	9.07	42	48	798	910	500	865	500	400	14	320
ZHXK-CKSC-96/10-12%		12√3	12	21.59	38.5	96	1345	1000	500	1020	550	400	14	525
ZHXK-CKSC-45/10-5%	900	11√3	5	6.73	47.2	45	752	910	500	830	500	400	14	305
ZHXK-CKSC-54/10-6%		11√3	6	8.07	47.2	54	879	955	500	855	530	400	14	355
ZHXK-CKSC-108/10-12%		12√3	12	19.2	43.3	108	1467	1000	500	1060	550	400	14	545
ZHXK-CKSC-50/10-5%	1000	11√3	5	6.05	52.5	50	823	910	500	875	500	400	14	325
ZHXK-CKSC-60/10-6%		11√3	6	7.26	52.5	60	947	955	500	900	530	400	14	380
ZHXK-CKSC-120/10-12%		12√3	12	17.28	48.1	120	1583	1015	500	1075	560	400	14	600
ZHXK-CKSC-60/10-5%	1200	11√3	5	5.04	63	60	737	950	500	960	520	400	14	350
ZHXK-CKSC-72/10-6%		11√3	6	6.05	63	72	868	1080	500	960	560	400	14	380
ZHXK-CKSC-144/10-12%		12√3	12	14.37	57.8	144	1435	1110	500	1165	600	400	16	630
ZHXK-CKSC-75/10-5%	1500	11√3	5	4.03	78.7	75	889	1080	500	985	560	400	14	420
ZHXK-CKSC-90/10-6%		11√3	6	4.84	78.8	90	1075	1080	500	1090	560	400	14	480
ZHXK-CKSC-180/10-12%		12√3	12	11.51	72.2	180	1587	1140	500	1190	620	400	16	830
ZHXK-CKSC-90/10-5%	1800	11√3	5	3.36	94.5	90	1012	1080	500	1095	560	400	16	470
ZHXK-CKSC-108/10-6%		11√3	6	4.03	94.5	108	1189	1080	500	1100	580	400	16	570
ZHXK-CKSC-216/10-12%		12√3	12	9.6	86.6	216	2026	1200	550	1230	660	450	16	1105
ZHXK-CKSC-120/10-5%	2400	11√3	5	2.52	126	120	1305	1110	500	1055	600	400	16	640
ZHXK-CKSC-144/10-6%		11√3	6	3.02	126	144	1435	1110	500	1120	600	400	16	695
ZHXK-CKSC-288/10-12%		12√3	12	7.2	115.5	288	2487	1230	600	1275	700	500	16	1350
ZHXK-CKSC-135/10-5%	2700	11√3	5	2.24	141.7	135	1394	1110	600	1170	600	500	16	680
ZHXK-CKSC-162/10-6%		11√3	6	2.69	141.7	162	1580	1110	500	1180	620	400	16	795
ZHXK-CKSC-324/10-12%		12√3	12	6.39	130	324	2570	1260	600	1385	700	500	16	1435
ZHXK-CKSC-150/10-5%	3000	11√3	5	2.02	157.5	150	1478	1120	500	1215	600	400	16	725
ZHXK-CKSC-180/10-6%		11√3	6	2.42	157.5	180	1614	1140	500	1160	620	400	16	820
ZHXK-CKSC-360/10-12%		12√3	12	5.75	144.4	360	2745	1260	600	1380	700	500	16	1510
ZHXK-CKSC-165/10-5%	3300	11√3	5	1.83	173.2	165	1585	1140	500	1175	620	400	16	800
ZHXK-CKSC-198/10-6%		11√3	6	2.2	173.2	198	1880	1140	500	1205	620	400	16	915
ZHXK-CKSC-396/10-12%		12√3	12	5.23	158.8	396	3194	1300	650	1340	750	550	16	1750
ZHXK-CKSC-180/10-5%	3600	11√3	5	1.68	189	180	1745	1140	500	1170	620	400	16	880
ZHXK-CKSC-216/10-6%		11√3	6	2.02	189	216	2004	1200	500	1250	660	400	16	1050
ZHXK-CKSC-432/10-12%		12√3	12	4.8	173.3	432	3575	1330	650	1375	750	550	18	1870
ZHXK-CKSC-200/10-5%	4000	11√3	5	1.51	210	200	1885	1140	500	1190	620	400	16	875
ZHXK-CKSC-240/10-6%		11√3	6	1.81	210	240	2175	1200	550	1260	660	450	16	1090
ZHXK-CKSC-480/10-12%		12√3	12	4.32	192.5	480	3690	1330	650	1495	750	550	18	2050
ZHXK-CKSC-210/10-5%	4200	11√3	5	1.45	219.7	210	1995	1200	550	1235	660	450	16	1030
ZHXK-CKSC-252/10-6%		11√3	6	1.74	220.5	252	2105	1200	550	1235	660	450	16	1220
ZHXK-CKSC-504/10-12%		12√3	12	4.11	202.2	504	3915	1350	650	1420	780	550	18	2215
ZHXK-CKSC-225/10-5%	4500	11√3	5	1.35	236.2	225	2105	1200	500	1240	660	400	16	1075
ZHXK-CKSC-270/10-6%		11√3	6	1.61	236.2	270	2325	1260	600	1290	700	500	16	1370
ZHXK-CKSC-540/10-12%		12√3	12	3.84	216.2	540	3934	1380	600	1510	780	500	18	2215
ZHXK-CKSC-240/10-5%	4800	11√3	5	1.26	252	240	2145	1200	500	1305	660	400	16	1125
ZHXK-CKSC-288/10-6%		11√3	6	1.51	252	288	2390	1260	600	1280	700	500	16	1405
ZHXK-CKSC-576/10-12%		12√3	12	3.6	231	576	4218	1380	600	1570	780	500	18	2400
ZHXK-CKSC-250/10-5%	5000	11√3	5	1.21	262	250	2090	1200	500	1310	660	400	16	1150
ZHXK-CKSC-300/10-6%		11√3	6	1.45	262	300	2420	1260	600	1380	700	500	16	1445
ZHXK-CKSC-600/10-12%		12√3	12	3.45	240.7	600	4415	1460	650	1520	830	550	18	2755
ZHXK-CKSC-270/10-5%	5400	11√3	5	1.12	283.5	270	2382	1200	500	1330	700	400	16	1795
ZHXK-CKSC-324/10-6%		11√3	6	1.34	283.5	324	2690	1260	600	1360	700	500	16	1485
ZHXK-CKSC-648/10-12%		12√3	12	3.2	259.9	648	4715	1490	650	1560	830	550	18	2875
ZHXK-CKSC-300/10-5%	6000	11√3	5	1.01	315	300	2434	1260	600	1320	700	500	16	1455
ZHXK-CKSC-360/10-6%		11√3	6	1.21	315	360	2725	1260	600	1460	700	500	16	1590
ZHXK-CKSC-720/10-12%		12√3	12	2.88	288.8	720	5055	1490	650	1570	830	550	18	3070
ZHXK-CKSC-330/10-5%	6600	11√3	5	0.92	346.5	330	2625	1260	600	1350	700	500	16	1495
ZHXK-CKSC-396/10-6%		11√3	6	1.1	346.5	396	3025	1330	650	1380	750	550	16	1865
ZHXK-CKSC-792/10-12%		12√3	12	2.62	317.7	792	5615	1520	700	1690	880	600	18	3665
ZHXK-CKSC-350/10-5%	7000	11√3	5	0.86	367.5	350	2675	1260	600	1430	700	500	16	1535
ZHXK-CKSC-420/10-6%		11√3	6	1.04	367.5	420	3335	1330	650	1480	750	550	18	1975
ZHXK-CKSC-840/10-12%		12√3	12	2.47	336.9	840	5805	1540	700	1620	880	600	18	3750
ZHXK-CKSC-360/10-5%	7200	11√3	5	0.84	378	360	2680	1250	600	1470	700	500	16	1600
ZHXK-CKSC-432/10-6%		11√3	6	1.01	378	432	3395	1330	650	1530	750	550	18	2035
ZHXK-CKSC-864/10-12%		12√3	12	2.4	346.6	864	5995	1540	700	1620	880	600	18	3950
ZHXK-CKSC-390/10-5%	7800	11√3	5	0.78	409.4	390	3395	1260	600	1470	700	500	16	1673
ZHXK-CKSC-468/10-6%		11√3	6	0.93	409.4	468	3515	1330	650	1490	750	550	18	2080
ZHXK-CKSC-936/10-12%		12√3	12	2.22	375.5	936	6175	1600	700	1750	910	600	18	4105
ZHXK-CKSC-400/10-5%	8000	11√3	5	0.76	416	400	3395	1330	650	1490	750	550	18	2010
ZHXK-CKSC-480/10-6%		11√3	6	0.91	416	480	3585	1360	650	1540	750	550	18	2150
ZHXK-CKSC-960/10-12%		12√3	12	2.16	385.1	960	6370	1600	700	1770	910	600	18	4430

訂貨須知

電力系統圖；

系統電壓等級；

匹配電容器容量；

電抗率；

絕緣等級；

繞組材質（T銅/L鋁）

負載性質；

特殊要求注明；

系統電壓	6kV/10kV/11kV
電抗率	1%、5%、6%、7%、12%、14%
絕緣等級	F級
實驗耐壓	42000V
電抗器噪音	≤45dB
過載能力	≤1.35倍下連續運行
三相不平衡	≤±3%
電感值	≤±3%
