諧波保護器
產品概述
ZHXK-AHP1000諧波保護器應用于0.4KV電力系統中，采用了超微品合金材料與創新科技的特別電路，針對用戶側高次諧波(2KHZ-10MHz)的污染，為用電設備提供諧波保護，改善越來越懸務的電能質量的設備。通過該諧波保護器能夠凈化電源、保護用電設備和功率因數補償設備、防止保護裝置的誤跳閘，從而保護設備安全、高效地運行。廣泛應用于：PLC、DCS、計算機電子設備；功率因數補償設備；數字通訊設備等領域。
性能特點
運行穩定：采用超微品體合金材料與創新科技的特別電路，對高次諧波、高頻噪聲、脈沖尖峰、電涌等干擾有抑制和吸收作用。
隨時跟蹤電壓、電流波形，矯正因諧波影響而產生畸變的電壓、電流波形1減少了用電設備的故障率和機器誤操作,全面克服了由于諧波污染引起的高頻干擾。
實時監控：具備測量和顯示三相電壓總諧波含量以及有效值的功能，當諧波含量超過一定值時，會發出閃爍和蜂鳴報警；
結構合理：無需獨立電源，結構小巧，導軌安裝接線簡單，安裝調試方便；

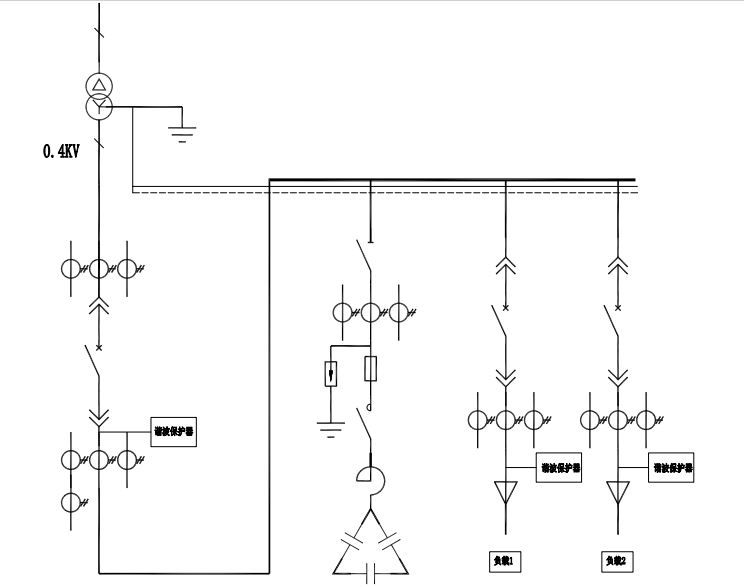

方案原理
設計依據
GB/T 14549-2012《電能質量公用電網諧波》
GB/T19862-2005《電能質量監測設備通用要求》
GB/T18481-2001《電能質量暫時過電壓和瞬態過電壓》
技術參數
|
額定電壓 |
額定電壓:110V 690V士20% |
|
最大脈沖電流值 |
14000A |
|
鉗位電流值 |
對于2500V的畸變電壓,可限制1000V以下 |
|
抗浪涌電流 |
對于2500V的畸變電壓,畸變電流不超過1200A |
|
電路鏈接方式 |
三相星型,三相三角形 |
|
絕緣電阻 |
＞100MΩ |
|
耐壓/接觸點容量 |
導電部分與外殼間承受2000VAC,時間0.1秒,無擊穿和閃絡現象/120A |
|
保護頻率 |
350HZ~20MHZ |
|
泄露電流 |
1.428nA |
|
震蕩波抗擾度 |
IEC60225-22-1 |
|
靜電放電抗擾度 |
IEC60225-22-2 |
|
射頻電磁輻射抗擾度 |
IEC60225-22-3 |
|
電快速畸變脈沖群抗擾度 |
IEC60225-22-4 |
|
功耗 |
小于0.5W |
|
發熱 |
小于25℃（外部環境20℃） |
|
端子/外殼 |
耐高溫1000℃ |
|
標準監控 |
每相均有狀態指示燈 |
|
防護等級 |
IP40 |
|
使用壽命 |
>10年 |
|
維護方式 |
免維護 |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-35℃ ～ +75℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃?xì)怏w、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品戶內使用運行，如果在特殊情況下戶外使用，需加裝保護殼，并參考相關標準保證保護殼的防護等級。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
型號含義

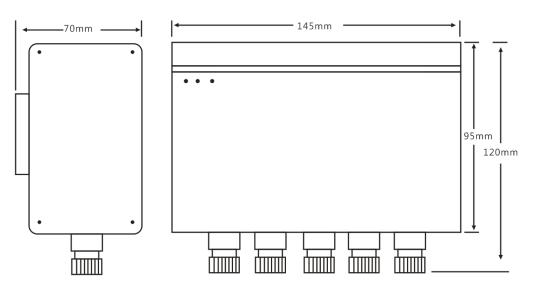

外觀結構
選型參考
|
型號規格 |
電壓（V） |
外形尺寸 |
安裝方式 |
|
ZHXK-AHP1000-1 |
220 |
110*120*70 |
導軌安裝 |
|
ZHXK-AHP1000-3 |
400 |
145*120*70 |
導軌安裝 |
訂貨須知
電力系統圖；
系統電壓等級；
匹配治理設備參數；
極相（單相/三相）；
系統運行參數（效果最佳）
負載性質；
特殊要求注明；
