復合開關
產品概述
ZHXK-FK系列低壓智能復合開關主要應用于0.4KV電力系統中，主要由觸發電路、控制電路、繼電器、保護單元等組成，作為低壓無功功率補償裝置重要的核心組成元件，根據補償方案的不同，主要用于對低壓無功功率補償設備投入或切除低壓并聯電容器之用，實現電壓過零導通和電流過零切斷，達到投切無涌流，無諧波注入的效果，其具有無沖擊、低功耗、高壽命等顯著優點，產品廣泛應用在電力傳輸、配電、工業、新能源等領域。
性能特點
過零投切：電壓過零點導通投入，電流過零點斷開切出，投切無涌流產生，不會造成電網系統電壓閃變，可控硅與磁保持繼電器并聯運行可靠。
缺相保護：電壓缺相，系統電壓缺相供電時，開關拒絕閉合;若出現缺相則自動退投;電源缺相，工作電源缺相供電時，開關拒絕閉合;若出現缺相則自動退投;
故障保護：智能控制技術，在涌流和安全可靠性方面具備極高的性能優勢，自診斷故障保護:元件出現故障，則拒絕閉合或自動退投斷開;
欠壓保護：光電隔離技術，抗干擾能力強，具有增強的綜合保護功能，電壓≤額定電壓20%時開關拒絕閉合;
空載保護：未接負載時開關拒絕閉合;接通后遇突然停電時，開關自動跳閘斷開；功耗小，只在投切動作瞬間耗電，平時不耗電；
穩定可靠：運行過零觸發不會產生諧波，可控硅與磁保持繼電器并接，實現電壓過零導通和電流過零切斷，無涌流、無電弧;
結構合理；金屬材質模塊化設計，強度好體積小，不占用施工空間，人性化接線端子便于安裝拆卸，不但替換性強操作簡單快捷便于維護。

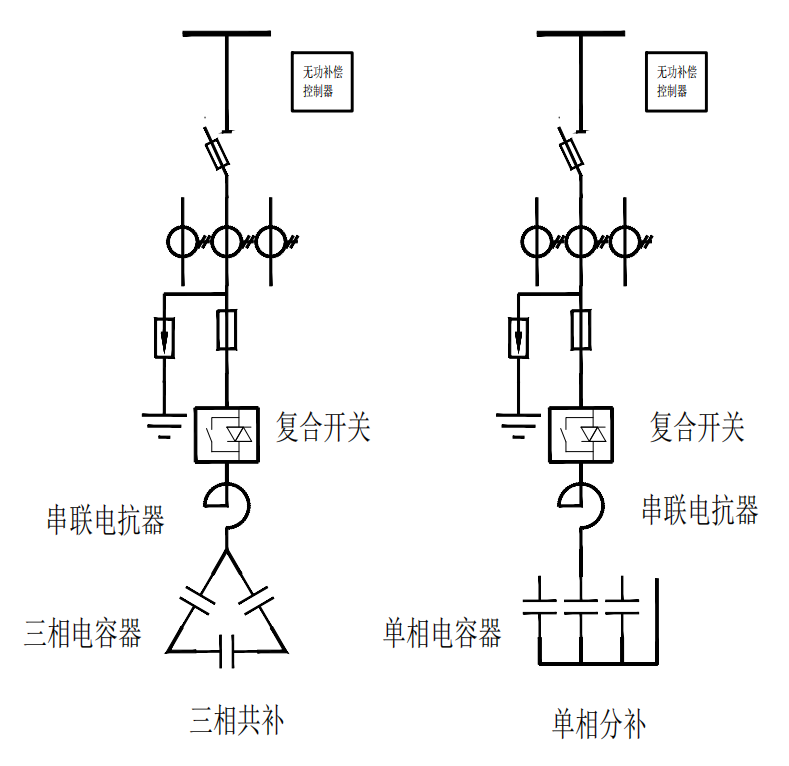

方案原理
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
設計依據
GB/T 29312-2012《低壓無功功率補償投切裝置》
技術參數
|
額定工作電壓 |
???????????????????????????????????380VAC |
|
允許偏差 |
三相電壓同步變化不大于±20% |
|
額定頻率 |
50Hz |
|
額定工作電流 |
45A、60A |
|
功耗 |
≤2W |
|
相數 |
三相(△型接法)；單相(Y型接法) |
|
開關耐壓 |
≥2500V |
|
絕緣強度 |
2.5kV/1min |
|
響應時間 |
<20ms |
|
每次接通與關斷間隔 |
≥5S |
|
連續兩次接通間隔 |
≥35S |
|
投入涌流 |
小于額定電流1.5倍 |
|
控制信號 |
直流電壓5~12V/10mA由控制器提供控制電壓 |
|
輸入阻抗 |
≥5.1K? |
|
使用壽命 |
50萬次 |
應用環境
本產品工作場所海拔不超過2500米，環境溫度20℃?～?+60℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃氣體、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品戶內使用運行，如果在特殊情況下戶外使用，需加裝保護殼，并參考相關標準保證保護殼的防護等級。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。

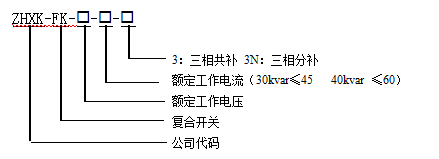

型號含義

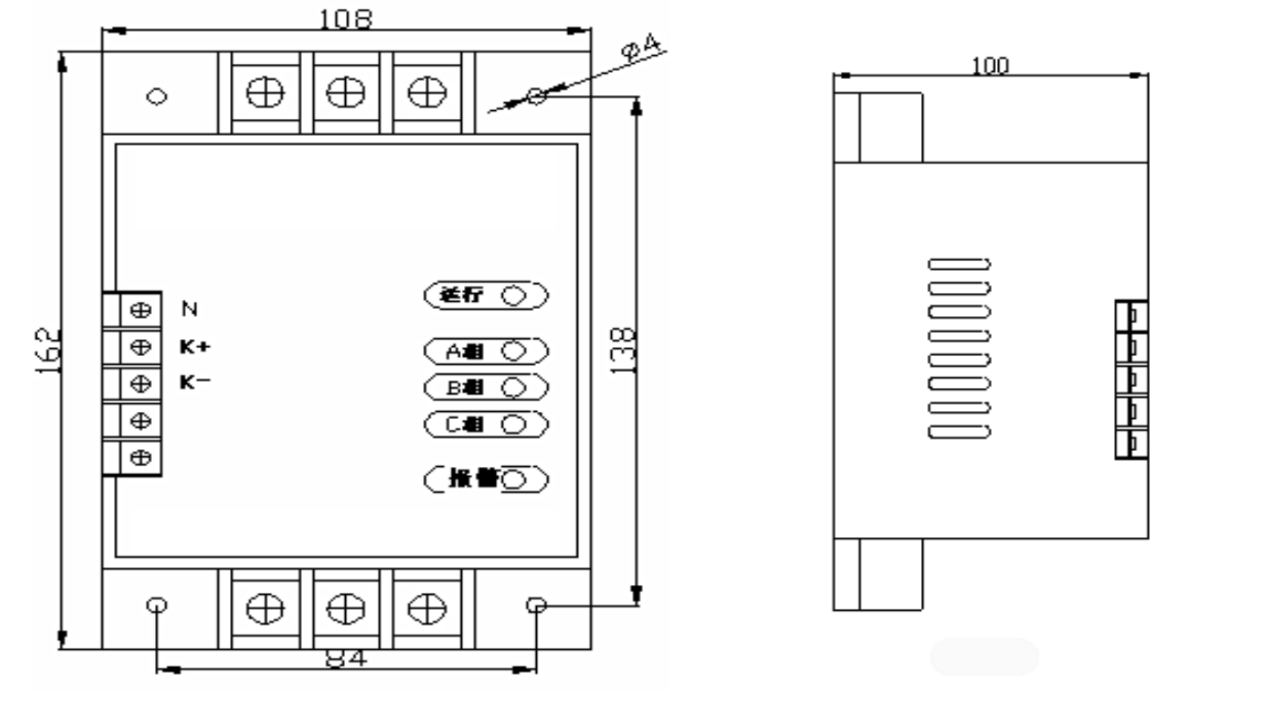

外觀結構
選型參考
|
型號規格 |
工作電壓（V） |
匹配電容容量 |
外形尺寸 |
安裝尺寸 |
補償方式 |
|
ZHXK-FK-380-45-3 |
380 |
≤30kvar |
162*108*100 |
138*84 |
共補 |
|
ZHXK-FK-380-60-3 |
380 |
40kvar |
162*108*100 |
138*84 |
共補 |
|
ZHXK-FK-380-45-3N |
380 |
≤30kvar |
162*108*100 |
138*84 |
分補 |
|
ZHXK-FK-380-60-3N |
380 |
40kvar |
162*108*100 |
138*84 |
分補 |
訂貨須知
電力系統圖；
系統電壓等級；
投切補償容量；
極相（三相/單相）
補償方式（共補/分補/混合補償）；
外觀型狀（塑料外殼/金屬外殼）；
負載性質；
特殊要求注明；
