智能晶閘管功率模塊
產品概述
ZHXK-TSC系列智能晶閘管功率模塊應用于低壓0.4KV電力系統中，模塊主要由雙向可控硅、觸發電路、吸收電路、溫度保護單元及冷卻裝置組合而成，作為低壓無功功率補償裝置重要的核心組成元件，根據補償方案的不同，智能晶閘管功率模塊一般與補償單元組串聯于補償電路中，其主要作用是在低壓電容補償中起到快速導通與斷開的投切作用，產品廣泛應用在電力傳輸、配電、工業、新能源等領域。
性能特點
過零投切；電壓過零點導通投入，電流過零點斷開切出，投切無涌流產生，不會造成電網系統電壓閃變，尤其在非線性負載引起的電壓畸變情況下，仍能可靠運行。
顯示保護；集過流、溫度、缺相等保護功能，可觸摸式安全連接技術，可以實時顯示電流、溫度等參數，可控硅擊穿報警觸發等功能于一體。
穩定可靠；采用優質晶閘管，相應迅速（20ms），光電隔離技術，抗干擾能力強，高頻脈沖觸發運行穩定可靠，大大延長了使用壽命。
冷卻系統；操作無噪音，無機械磨損，內置導熱性能較高的優質鋁材過溫冷卻保護單元，結合運行環境自動調節控制散熱系統。
結構合理；金屬材質模塊化設計，強度好體積小，不占用施工空間，人性化接線端子便于安裝拆卸，不但替換性強操作簡單快捷便于維護。

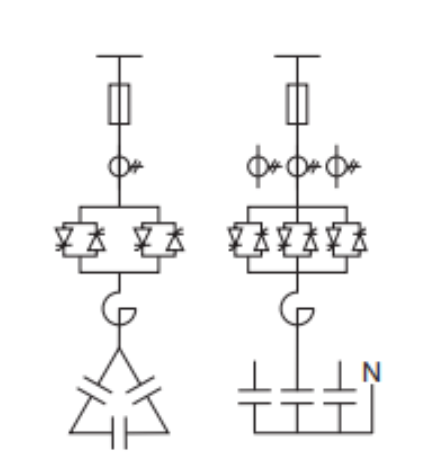

方案原理
設計依據
GB/T 29312-2012《低壓無功功率補償投切裝置》
GB/T15291《半導體器件第6部分:晶閘管》
DL/T379《低壓晶閘管投切濾波裝置技術規范》
技術參數
|
額定電壓 |
380V±20%（工作電源取自A相和C相） |
|
額定容量 |
30kvar，40kvar,50kvar,60kvar，80kvar等規格 |
|
電源電壓諧波畸變率 |
≤5% |
|
額定頻率 |
50Hz |
|
安裝位置 |
室內 |
|
動態響應時間 |
≤20ms |
|
重復投切時間 |
自前一次切除完成后，經過2s延時，即可再次進行投入動作 |
|
控制方式 |
DC 12V，12mA，由控制器自身提供控制電壓 |
|
接線方式 |
三相共補?com和K端子輸入控制 |
|
單相分補?com和Ka、Kb、Kc端子輸入控制 |
|
|
溫度保護 |
40°C時風扇控制、80°C時模組切離 |
|
機械壽命 |
100萬次 |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-40℃?～?+60℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃?xì)怏w、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品戶內使用運行，如果在特殊情況下戶外使用，需加裝保護殼，并參考相關標準保證保護殼的防護等級。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。

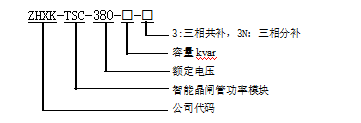

型號含義

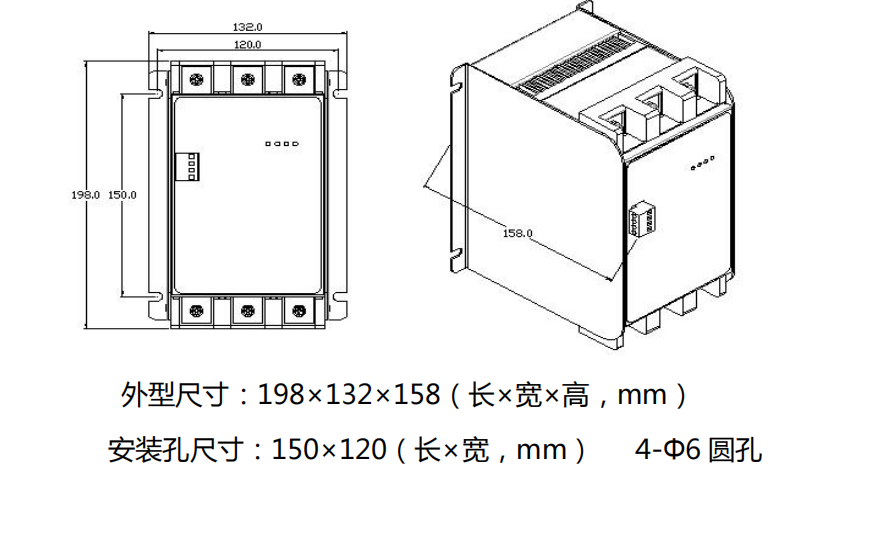

外觀結構
選型參考
|
型號 |
適配電容容量 |
外形尺寸(L*W*H） |
安裝尺寸（L1*W1） |
|
ZHXK-TSC-380-30-3 |
30kvar |
198 * 132 *158 |
150*120 |
|
ZHXK-TSC-380-40-3 |
40kvar |
198 * 132 *158 |
150*120 |
|
ZHXK-TSC-380-50-3 |
50kvar |
198 * 132 *158 |
150*120 |
|
ZHXK-TSC-380-60-3 |
60kvar |
198 * 132 *158 |
150*120 |
|
ZHXK-TSC-380-80-3 |
80kvar |
198 * 132 *158 |
150*120 |
|
ZHXK-TSC-380-30-3N |
30kvar |
198 * 132 *158 |
150*120 |
|
ZHXK-TSC-380-40-3N |
40kvar |
198 * 132 *158 |
150*120 |
|
ZHXK-TSC-380-50-3N |
50kvar |
198 * 132 *158 |
150*120 |
訂貨須知
電力系統圖；
系統電壓等級；
投切補償容量；
極相（三相/單相）
補償方式（共補/分補/混合補償）；
外觀型狀（塑料外殼/金屬外殼）；
負載性質；
特殊要求注明；
