低壓補償控制器
產品概述
ZHXK-2000系列低壓無功補償控制器，主要應用于0.4KV低壓電力系統中，主要由單片機、信號采集模塊、存儲通信模塊、開關控制模塊、人機界面、和電源模塊等組成，經過數據采集、信息處理后，通過信號指令對補償設備投切開關進行自動化控制，來滿足系統對無功功率的實際需求，來實現提高功率因數，提高電力變壓器的利用效率，降低線損，改善電壓質量的作用。產品廣泛應用于工廠配電系統、居民小區配電系統、市政商業建筑、交通隧道配電系統、戶外箱式變電站、戶外綜合配電箱等領域。
性能特點
測量準確：以基波無功功率計算投切電容器容量，可避免多種形式的投切震蕩，并在有諧波的場合下能正確顯示電網功率因數，功率因數測量精度高，顯示范圍寬。
可靠性高：具有掉電保護功能，控制參數停電不丟失；具有過電壓、欠電壓、畸變率超標、過溫保護；具有諧波測量及保護功能?？梢园踩?、可靠地在強磁場環境中運行。
多種顯示：可實時顯示電網功率因數、電壓、電流、有功功率、無功功率、電壓總諧波畸變率電流總諧波畸變率、頻率的平均值及電容投切狀態等信息;
使用方便：快捷功能鍵盤,大屏幕LCD顯示屏，中文操作，人機界面，各種控制參數全數字可調直觀使用方便；并具有自動運行與手動運行2種工作方式；
通訊組網能力強：具有RS-485，MODBUS標準現場總線通訊接口，可以通過有線、無線等傳輸方式接入云平臺、配電集中控制室等監控系統。

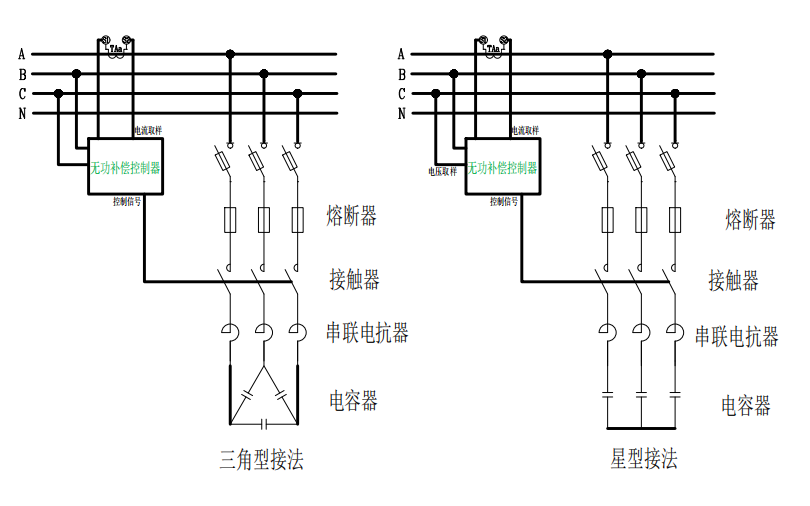

方案原理
設計依據
GB/T15576-1995 《低壓無功功率靜態補償裝置總技術條件》
JB/T9663-1999 《低壓無功功率自動補償控制器》
DL/T 597-2017 《低壓無功補償控制器使用技術條件》
技術參數
|
顯示屏 |
中文液晶 |
|
電源電壓 |
AC220V/AC380V |
|
額定頻率 |
50Hz |
|
取樣電壓 |
AC220V/AC380V |
|
取樣電流 |
0~5A |
|
控制方式 |
AC220V、DC12V、RJ45網口輸出 |
|
電流變比 |
10~2500 |
|
過壓保護 |
300~480V |
|
欠壓保護 |
280V~380V |
|
諧波電壓保護 |
0%~100% |
|
功率因數 |
0.85~1.00 |
|
電容投入延時 |
1~600S |
|
電容切除延時 |
1~600S |
|
電容放電延時 |
1~600S |
|
通訊 |
RS485，MODBUS協議;波特率2400/4800/9600/19200bpS |
|
三相補償電容器組數設置 |
0~64 |
|
電容器組數分配 |
三相組數≤12~64組可選 |
|
電容預置 |
0~99.9kvar |
|
投切方式 |
手動/自動 |
|
電壓 |
±0.5% |
|
電流 |
±0.5% |
|
功率因數 |
±1.0% |
|
有功功率 |
±1.0% |
|
無功功率 |
±1.0% |
|
頻率 |
±0.1Hz |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-40℃~+45℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃?xì)怏w、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品戶內使用運行，如果在特殊情況下戶外使用，需加裝保護殼，并參考相關標準保證保護殼的防護等級。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。

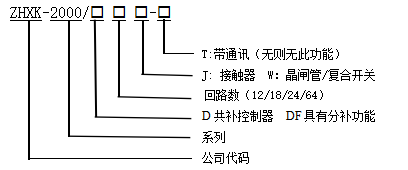

型號含義

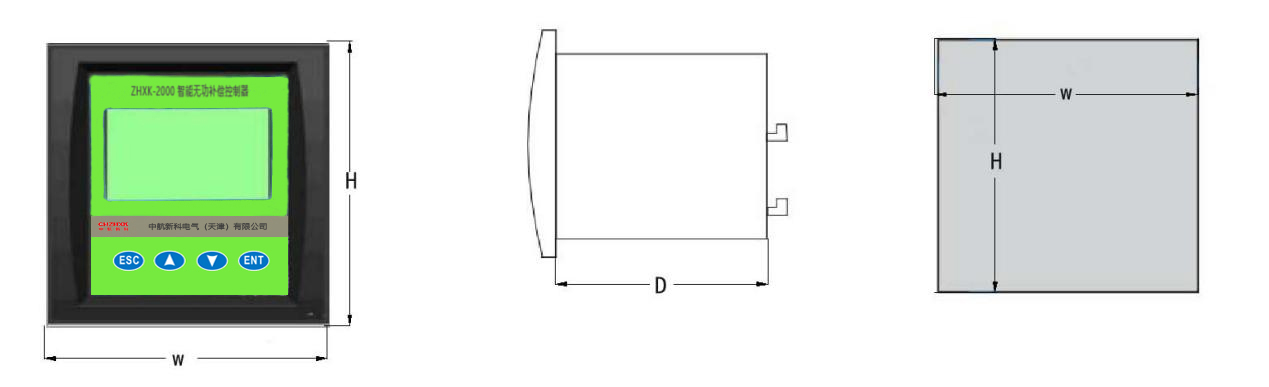

外觀結構
選型參考
|
型號 |
描述 |
控制方式 |
外形尺寸(W*H) |
嵌入厚度（D） |
安裝尺寸（W*H） |
采樣 |
備注 |
|
ZHXK-2000/D12J |
12路控制，接觸器應用 |
無源接點 |
120*120 |
72 |
113*113 |
兩相電壓一相電流 |
T可加通訊 |
|
ZHXK-2000/D18J |
18路控制，接觸器應用 |
無源接點 |
144*144 |
100 |
138*138 |
三相電壓一相電流 |
T可加通訊 |
|
ZHXK-2000/D12W |
12路控制，無觸點、復合開關應用 |
12V 共補 |
120*120 |
72 |
113*113 |
兩相電壓一相電流 |
T可加通訊 |
|
ZHXK-2000/D18W |
18路控制，無觸點、復合開關應用 |
12V 共補 |
144*144 |
100 |
138*138 |
三相電壓一相電流 |
T可加通訊 |
|
ZHXK-2000/D24W |
24路控制，無觸點、復合開關應用 |
12V 共補 |
144*144 |
100 |
138*138 |
三相電壓一相電流 |
T可加通訊 |
|
ZHXK-2000/DF12J |
12路控制，接觸器應用 |
無源接點 |
120*120 |
72 |
113*113 |
兩相電壓一相電流 |
T可加通訊 |
|
ZHXK-2000/DF18J |
18路控制，接觸器應用 |
無源接點 |
144*144 |
100 |
138*138 |
三相電壓一相電流 |
T可加通訊 |
|
ZHXK-2000/DF12W |
12路控制，無觸點、復合開關應用 |
DC12V 混合 |
120*120 |
72 |
113*113 |
兩相電壓一相電流 |
T可加通訊 |
|
ZHXK-2000/DF24W |
24路控制，無觸點、復合開關應用 |
DC12V 混合 |
144*144 |
100 |
138*138 |
三相電壓一相電流 |
T可加通訊 |
訂貨須知
電力系統圖；
裝機容量，控制回路數量；
控制組合（單柜/主輔柜）
投切開關類別；
采樣極相（電壓/電流）
面板開孔尺寸；安裝方式；
負載性質；
特殊要求注明；
