Prisma E標準化低壓成套
產品概述

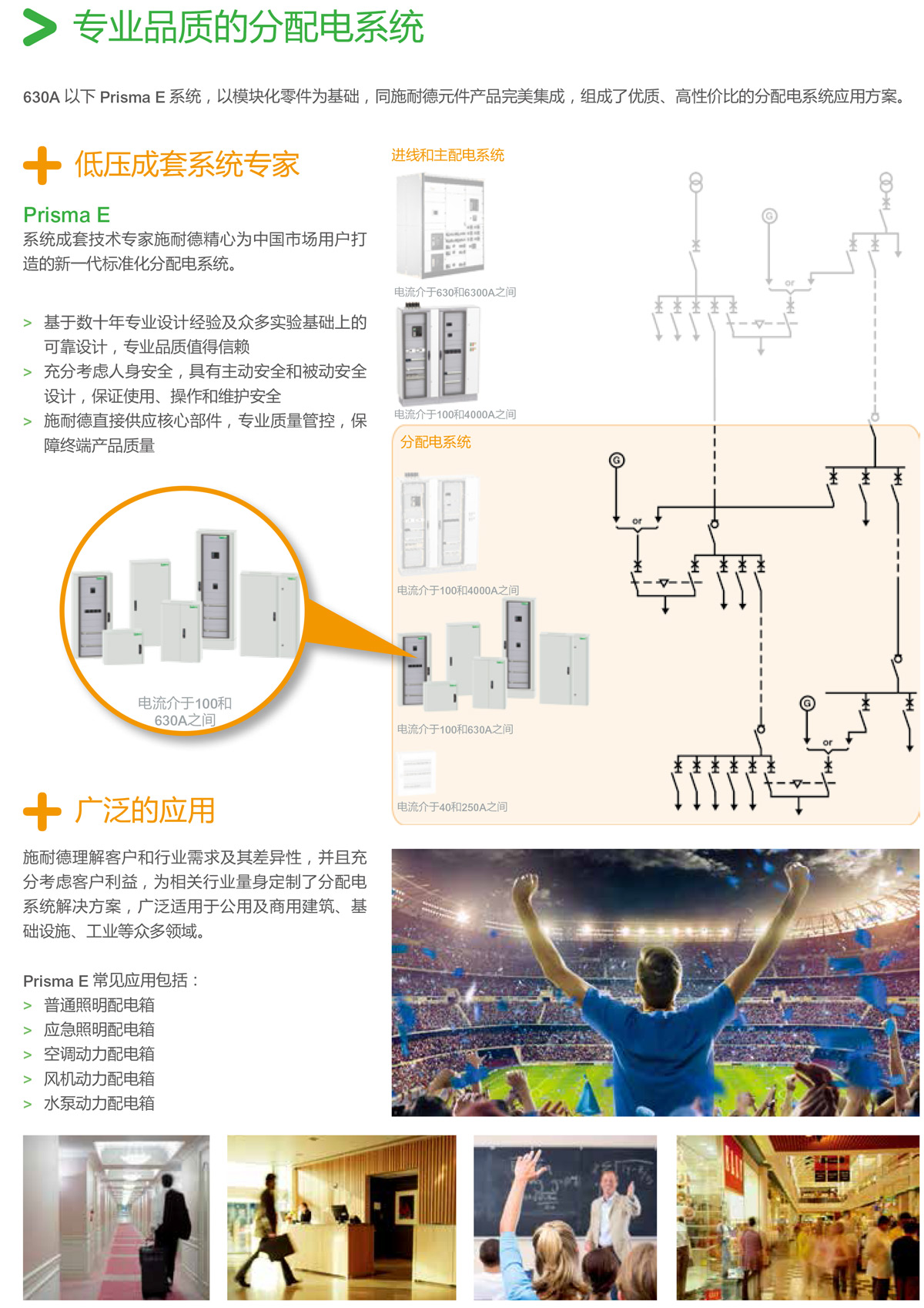

Prisma E配電箱是施耐德授權中航新科電氣生產的低壓開關設備。精心為中國市場打造的新一代低壓配電箱產品。Prisma E適用用630A及以下的低壓分配電系統，以模塊化零件為基礎，同施耐德元件產品完美集成，組成了優質、高性價比的標準化分配電系統應用方案。Prisma E開關柜廣泛應用于醫院，學校，數據中心，體育場館，工廠等領域。Prisma E開關柜常見的應用包括：普通照明配電箱，應急照明配電箱，空調動力配電箱，風機動力配電箱，水泵動力配電箱，智能照明配電箱，PLC控制柜，變頻啟動柜等。
性能特點

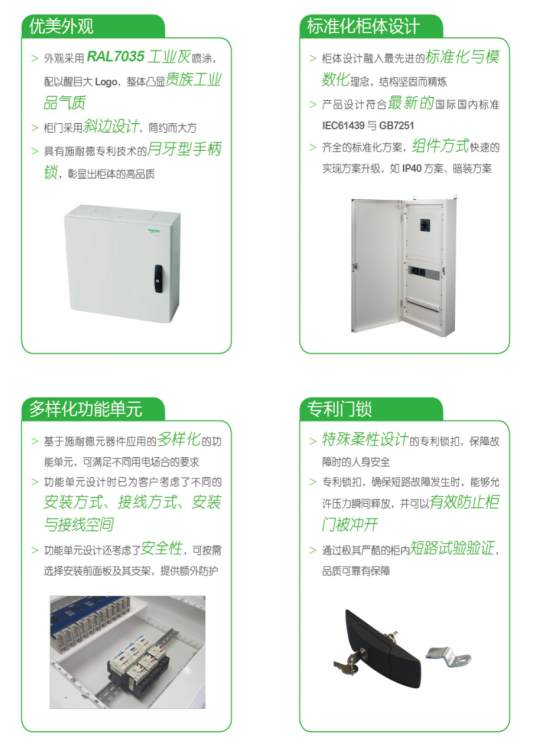

符合IEC61439.1,IEC61439.2 以及 GB7251.1，GB7251.12國際國內標準
所有方案經過精心計算模擬或嚴苛試驗驗證，充分保證安全性和可靠性
提供豐富的配電附件和靈活的可擴展模塊，具有易接線，免維護省工期等特點
便捷的設計選型工具，輕松實現產品選型、生產、組裝和交付

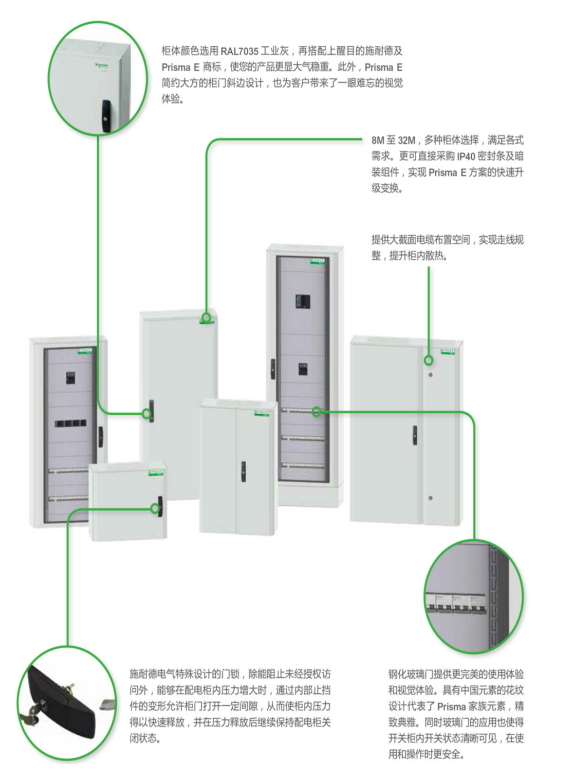

外觀由法國美學大師設計，融合中國元素花紋，精致典雅，適合高端商業建筑、工業建
筑和基礎設施
可選精致鋼化透明玻璃門，讓內部開關狀態清晰可見，實用和美觀的平衡
方案原理
設計依據
該產品符合IEC60439-1:1992《低壓成套開關設備和控制設備第一部分:型式試驗和部分型式試驗成套設備》。
該產品符合GB 7251.1-1997《低壓成套開關設備和控制設備第一部分:型式試驗和部分型式試驗成套設備》。
技術參數
|
額定電流（A） |
630 |
||||||
|
額定絕緣電壓Ui （V AC） |
1000 |
||||||
|
額定工作電壓（V AC） |
400V/440V |
||||||
|
額定沖擊耐受電壓 |
8 |
||||||
|
頻率（Hz） |
50/60 |
||||||
|
額定短時耐受電流JCW (KA/1S) |
20 |
||||||
|
額定峰值耐受電流IPK (KA) |
42 |
||||||
|
機械特性（尺寸，IP） |
|||||||
|
總體高度 |
500 |
70 |
900 |
1100 |
1300 |
1650 |
1850 |
|
垂直模數 1個模數=50 mm |
8 |
12 |
16 |
20 |
24 |
28 |
32 |
|
深度 |
235 |
305 |
|||||
|
暗裝柜深度 |
220 |
/ |
|||||
|
柜體寬度 |
600 ???900mm |
||||||
|
分隔形式 |
1 |
||||||
|
門類型 |
實心門、對開門、玻璃門 |
||||||
|
IP等級 |
30/31/40/41/45 |
||||||
|
IK等級 |
07/10 |
||||||
|
適用標準 |
|||||||
|
型式試驗 |
GB7251.1和GB7251.12 |
||||||
|
IP等級 |
IEC60529 |
||||||
|
空柜標準 |
GB/T 20641 |
||||||
|
環境條件 |
|||||||
|
運行 |
室內 |
||||||
|
最大海拔高度 |
2000 |
||||||
|
環境平均溫度（℃） |
35 |
||||||
|
污染等級 |
3 |
||||||
|
其它 |
|||||||
|
柜體材料 |
冷軋鋼板 |
||||||
|
涂料 |
靜電噴涂的環氧樹脂粉末 |
||||||
|
顏色 |
RAL7035(工業灰） |
||||||
|
柜體內部的絕緣材料 |
耐高溫、阻燃 |
||||||
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃~+40℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃氣體、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決。

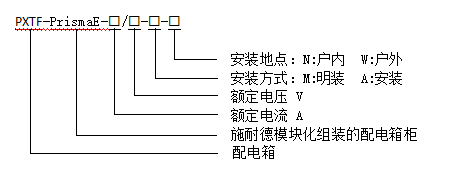

型號含義
選型參考
訂貨須知
1、型號;
2、安裝方式;
3、結構型式及外形尺寸;
4、系統圖和控制原理圖;
5、有特殊要求的協商解決。
