電能質量監控系統
產品概述

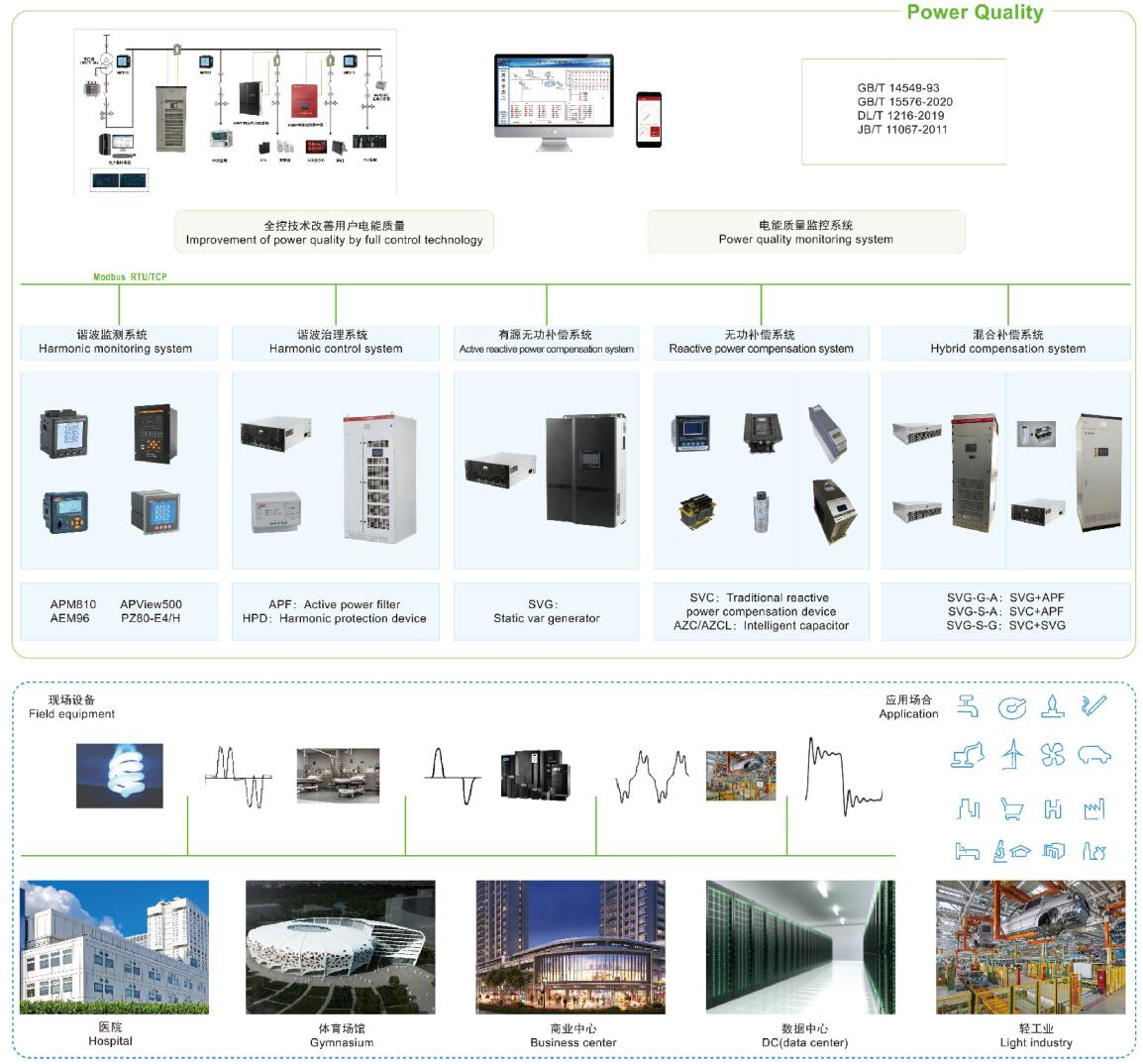

ZHXK-PQmsys電能質量監測系統主要是研究消除供配電系統中的無功補償和諧波治理問題，主要的產品有有源電力濾波器、低壓無功功率補償裝置、靜止無功發生器、混合動態濾波補償裝置、混合動態消諧補償裝置、智慧型動態無功補償裝置、諧波保護器等，適用于新建、改建、擴建和技改項目中工業與民用及公共建筑內電氣設備的無功補償、諧波抑制及綜合治理等，可根據不同行業類型和負載類型的電能質量問題提供合適的設計解決方案，以達到改善供電質量和確保電力系統安全經濟運行的目的。
性能特點
實時監測?：?電能質量監測系統能夠實時監測電力系統的各項指標，?包括電壓、?電流、?頻率等，?確保電力系統的穩定運行。?
數據分析?：?系統通過對收集到的數據進行實時分析，?可以評估電力系統的整體性能，?及時發現潛在的電能質量問題，?如電壓波動、?諧波失真等。?
遠程通信?：?系統支持遠程通信，?通過互聯網或專用通信網絡將監測數據傳輸?shù)街醒敕掌鳎?便于遠程監控和管理。?
自動化管理?：?系統具備自動化管理功能，?能夠自動記錄、?存儲和分析數據，?提供報表和趨勢分析，?幫助用戶了解電力使用模式和電能質量變化。?
提供改善措施?：?基于實時監測和分析的數據，?系統能夠提供針對性的改善措施，?如推薦使用電能質量改善設備（?如有源濾波器、?無功補償設備等）?，?以提高電力系統的效率和可靠性。?
支持多種通信方式:?以太網接口、?USB接口等，?便于與不同的設備和系統進行連接。?數據庫支持大型數據庫系統，?如MSSQL和ORACLE，?以存儲和處理大量的監測數據。?整個系統集成了在線監測、?數據分析、?參數設置管理等功能，?為用戶提供全面的電能質量管理和改進方案

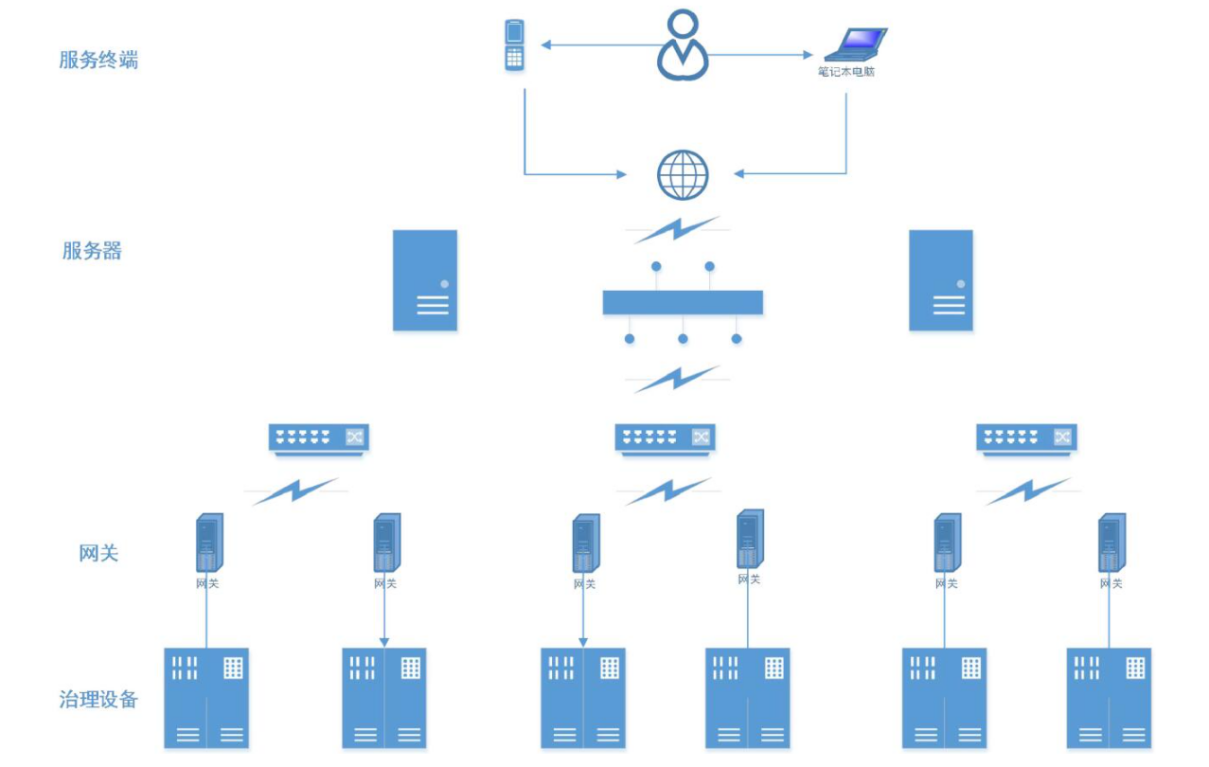

方案原理
終端監測單元?：?由電能質量監測儀完成，?負責實時監測電力運行情況和電能質量情況。?
通信服務系統?：?主要由監測儀通信系統、?通信服務器以及通信模塊組成。?監測通信系統負責接收通信服務器指令、?解析指令、?查找打包所需數據并通過通信模塊上傳到通信服務器。?通信服務器支持以太網接口、?USB接口等通信方式，?負責所有與電能質量監測儀進行的數據通信。?
數據庫服務系統?：?主要由數據庫、?數據庫內部處理程序以及數據庫管理模塊組成。?數據庫用來存儲電能質量監測儀上傳的監測數據，?支持MSSQL和ORACLE等大型數據庫，?為監測與分析平臺提供數據檢索等數據服務支持。?

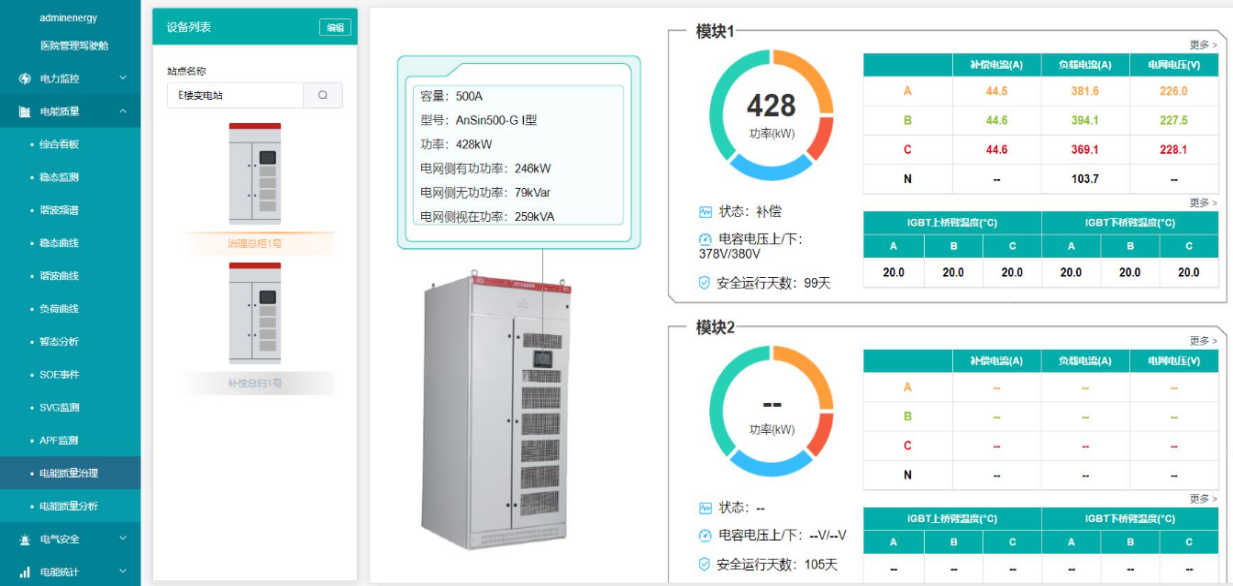

?監測與分析平臺?：?主要由在線監測、?電能質量分析與參數設置管理組成。?在線監測負責實時刷新紀錄電能質量數據，?電能質量分析負責對統計分析的數據進行數值表、?曲線分析以及報表打印處理等操作，?參數設置管理則負責對系統的各種參數以及電能質量監測儀的各種參數進行設置和管理。
選型參考
|
智能網關 |
ARM32位處理器;內存>64M;電子硬盤容量>128M;功耗<10W;RS-485接口數量:2/4/8個，光耦隔離;帶百兆網口;帶4G通訊;支持斷點續傳、數據 XML 格式及 AES 加密;電磁兼容4級;支持GBT19582-2008(Modbus、ModbusTCP)、DL/T645-1997、DL/T645-2007、CJT188-2004等協議;計量儀表接入量>32個 |
|
高壓重要回路或低壓進線柜 |
三相(1、U、kW、kvar、kWh、kvarh、Hz、cosФ)，零序電流In，四象限電能，實時及最大需量，本月和上月極值，電流、電壓不平衡度，負載電流柱狀圖顯示，66種報警類型及外部事件(SOE)各16條事件記錄，支持SD卡擴展記錄，2-63次諧波，2D1+2D0，RS485/Modbus，LCD顯示 |
|
低壓聯絡柜，出線柜 |
三相電參量U、1、P、Q、S、PF、F測量，總正反向有功電能統計，正反向無功電能統計;2-31次分次諧波及總諧波含量分析、分相諧波及基波電參量(電壓、電流、功率);電流規格3x1.5(6)A，有功電能精度0.5S級,無功電能精度2級 |
|
動力柜 |
LCD顯示、全電參量測量(U、1、P、Q、PF、F):四象限電能計量:RS485/Modbus可選復費率電能統計、最大需量統計;4DI+2D0;RS485通訊接口、Modbus協議 |
|
三相電參量U、1、P、Q、S、PF、F測量，分相正向有功電能統計，總正反向有功電能統計，總正反向無功電能統計;紅外通訊;電流規格:經互感器接入3x1(6)A,直接接入3x10(80)A，有功電能精度0.5S級,無功電能精度2級 |
|
|
照明箱 |
三相電參量U、1、P、Q、S、PF、F測量，分相正向有功電能統計，總正反向有功電能統計，總正反向無功電能統計;紅外通訊:電流規格:經互感器接入3x1(6)A,直接接入3x10(80)A.有功電能精度0.5S級,無功電能精度2級 |
|
單相電參量U、1、P、0、S、PF、F測量，正反向電能計量;紅外及RS485通訊;電流規格:10(60)A，有功電能精度1級，無功精度2級:可選配復費率 |
|
|
單相電參量U、1、P、Q、S、PF、F測量，正反向電能計量:RS485通訊:電流規格:10(60)A.有功電能精度1級，無功精度2級:尺寸:1P |
|
|
給水管道 |
計量流經給水管道用水的體積總量，適用于單向水流，采用電子直讀技術，通過RS485總線直接輸出表盤數據 |
應用環境
商業中心/辦公大樓/醫療/機場/體育館：空調、電梯、LED屏幕、可控硅調光系統、音響系統；
港口碼頭/造船/造紙/煙草/煤礦：變頻器等；
光伏/充電樁/化工/冶金：變頻器、整流器等；
學校/研究院：實驗室、機房設備、數據中心；
工廠：使用大型設備的生產線，高精度數控中心等；
⑥通信/金融/醫療/商業中心：UPS、開關電源等

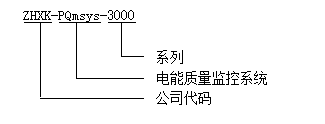

型號含義
外觀機構
訂貨須知
提供相關材料
客戶提供產品技術文件的相關材料（包括零件圖和裝配圖）。
確認制造工藝和價格。
代理機構根據企業需求，確定制造的工藝和價格，因材料、設計、技術等多個因素影響而不同。
簽訂協議
明確服務內容和費用后，企業需要與代理機構簽署委托加工合同。
確認費用并支付
按照合同約定，客戶下訂單并繳納費用。
加工組裝機械
工廠按照客戶需求，進行零部件采購、加工和組裝。
調試和測試
安裝完成后，進行產品調試和測試，確認交付
