能耗分析終端
產品概述
ZHXK-PCMT能耗分析終端是專門用于檢測電網中發生波形畸變、諧波含量、三相不平衡等電能質量問題的高精度測試儀器；同時還具備電參量測試、矢量分析的功能?？删_測量電壓、電流、有功功率、無功功率、相角、功率因數、頻率等多種電參量。
性能特點
檢測電網中發生波形畸變、諧波含量、三相不平衡等電能質量問題的高精度測試儀器；同時還具備電參量測試、矢量分析的功能。
可精確測量電壓、電流、有功功率、無功功率、相角、功率因數、頻率等多種電參量。
可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。
可測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、三相電壓允許不平衡度和電網諧波。
可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。
便攜式、多參數、大容量、高精度及近代信號分析理論的應用
3.4KG的ZHXK-PCMT 往門內一吸，簡單、易安裝
4G云平臺，輕松坐在辦公室做方案！
方案原理
設計依據
GBIT 12326-2008 電能質量電壓波動和閃變
GBIT 15543-2008 電能質量三相電壓不平衡
GBTT 15945-2008 電能質量 電力系統頻率偏差
GBIT 14549-1993 電能質量公用電網諧波
GBIT 18481-2001 電能質量 暫時過電壓和瞬態過電壓
GBIT 24337-2009 電能質量公用電網間諧波
技術參數
應用環境
海拔高度：79.5kPa ~ 106kPa（≤2500米）
工作溫度：-15℃~50℃
儲存溫度：-20℃~70℃
相對濕度：空氣濕度在20℃時≤95%無凝露，在溫度較低時，允許有較高的相對濕度
環境條件：周圍介質無爆炸危險、無足以損壞絕緣及腐蝕金屬的氣體，無導電塵埃

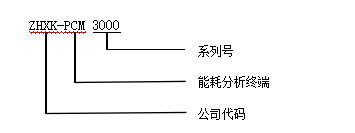

型號含義

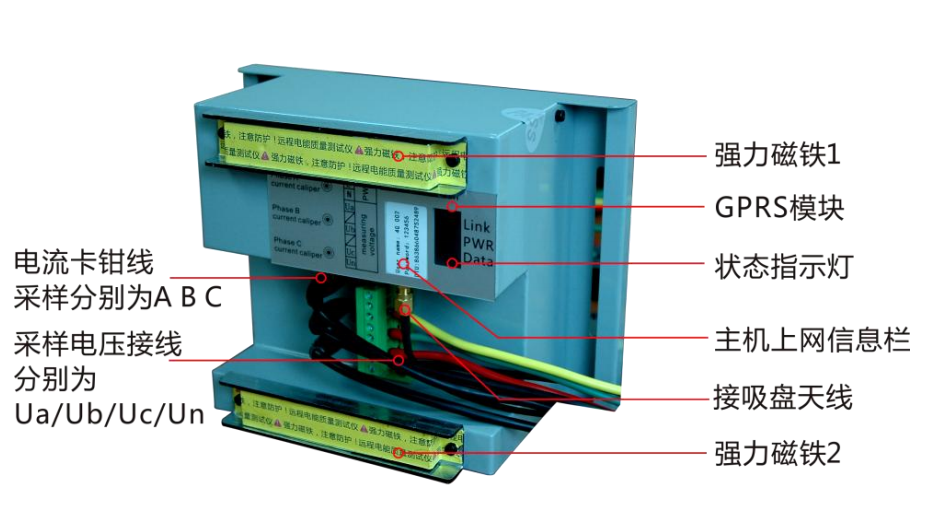

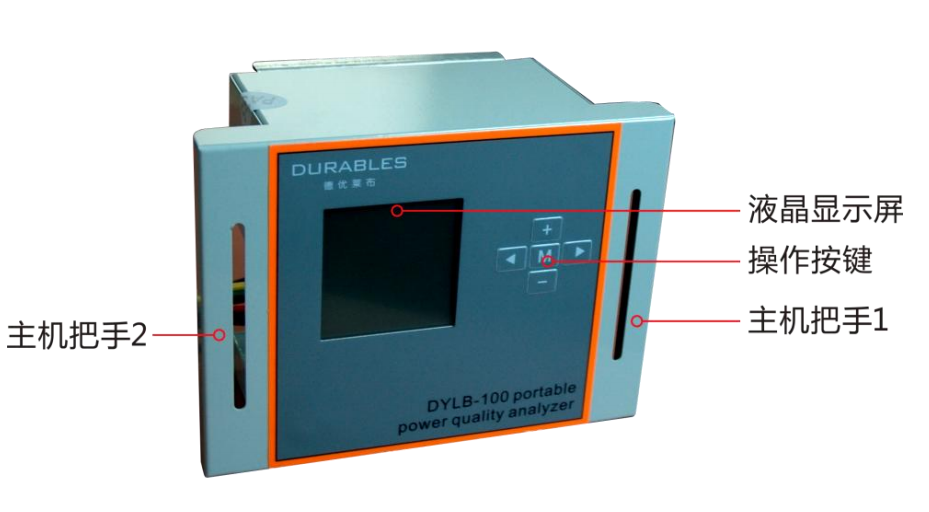

外觀機構
選型參考
|
型號 |
名稱 |

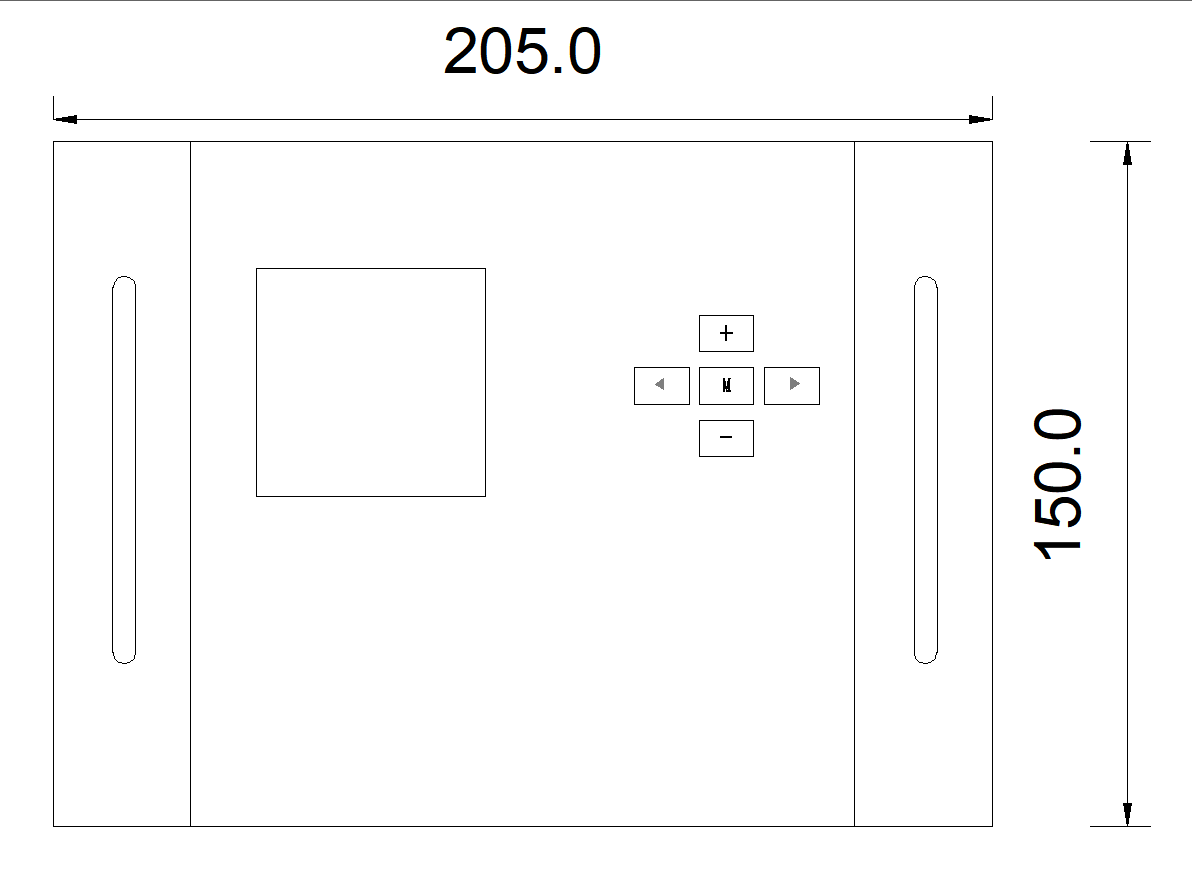

尺寸 |
厚度 |
|
ZHXK-PCMT-3000 |
能耗分析終端 |
205*150 |
100 |
訂貨須知
在測最過程中一定不要接觸測試線的金屬部分，以避免被電擊傷
測量接線一定要嚴格按說明巧操作，確保人身安全

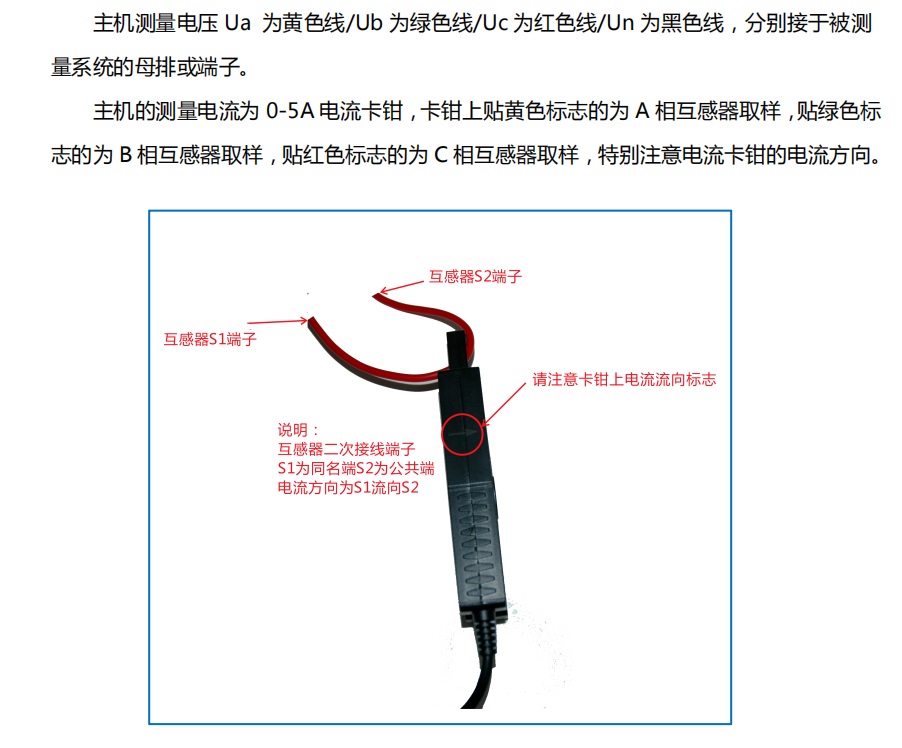

鉗表一定要與而板上相應的插座一一對應，否則會影響測試結果

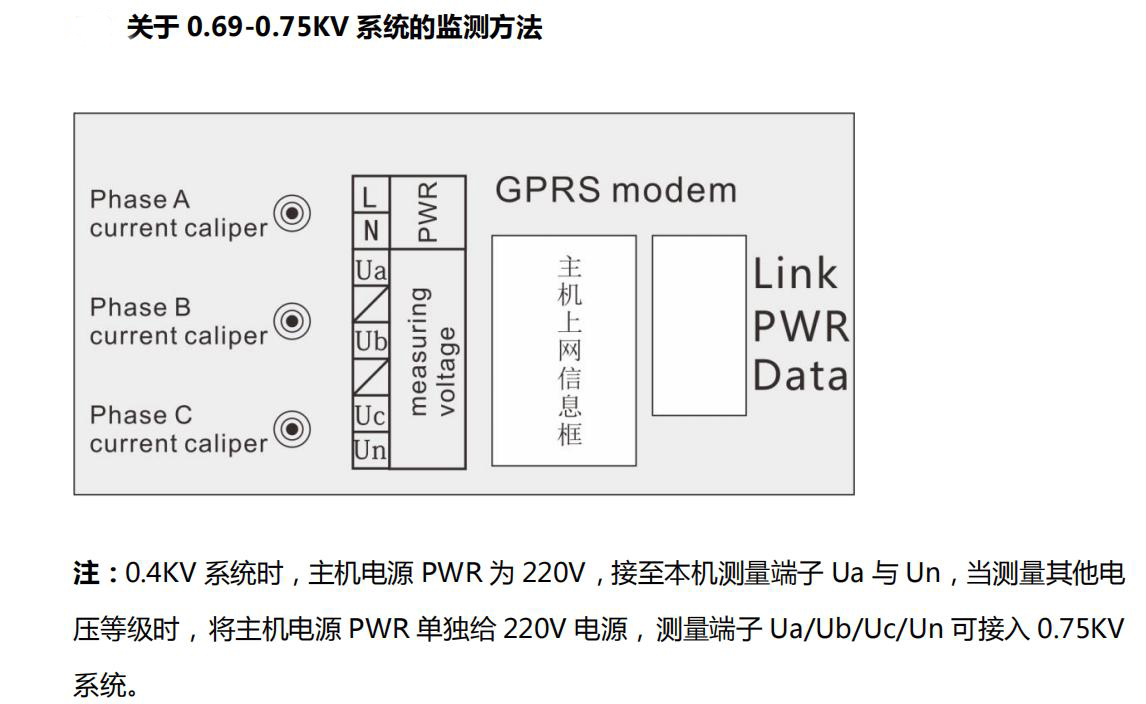

電壓線和鉗表接入時一定要按照先接儀器側再接到被測裝置的原則，拆除時一定要按照先拆裝置側再拆儀器側的原則進行。
