電能質量終端
產品概述
ZHXK-2000電能質量監控終端，以ARM芯片為核心，采用交流三相同步采樣，取樣物理量為無功 功率，是集數據采集、通訊、無功補償、電網參數分析、智能監控于一體的新型配變監控終端。人機界面為寬溫液晶顯示器，適用于交流0.4KV、50Hz低壓配電系統的監測及無功補償控制器。本產品采用國內外先進技術，具有外形合理美觀，功能完善，運行穩定可靠，補償精度高等優點。
性能特點
測量準確：以基波無功功率計算投切電容器容量，可避免多種形式的投切震蕩，并在有諧波的場合下能正確顯示電網功率因數，功率因數測量精度高，顯示范圍寬。
安全保護：具有掉電保護功能，控制參數停電不丟失；具有過電壓、欠電壓、畸變率超標、過溫保護；具有諧波測量及保護功能?？梢园踩?、可靠地在強磁場環境中運行。
多種顯示：可實時顯示電網功率因數、電壓、電流、有功功率、無功功率、電壓總諧波畸變率電流總諧波畸變率、頻率的平均值及電容投切狀態等信息;
使用方便：快捷功能鍵盤,大屏幕LCD顯示屏，中文操作，人機界面，各種控制參數全數字可調直觀使用方便；并具有自動運行與手動運行2種工作方式；
人機界面：快捷功能鍵盤,大屏幕LCD顯示屏，中文操作，人機界面，各種控制參數全數字可調直觀使用方便；并具有自動運行與手動運行2種工作方式；
遠程通訊：具有RS-485，MODBUS標準現場總線通訊接口，可以通過有線、無線等傳輸方式接入云平臺、配電集中控制室等監控系統

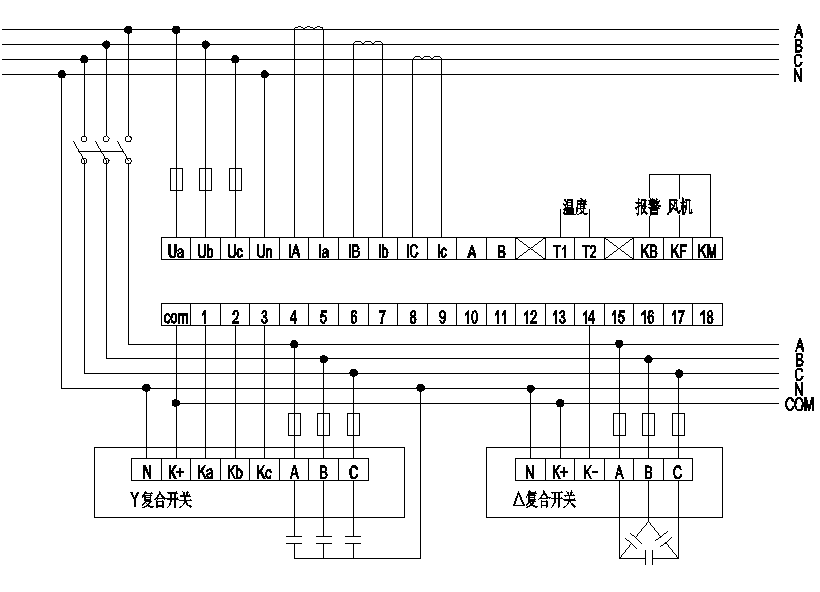

方案原理
設計依據
GB/T15576-1995?《低壓無功功率靜態補償裝置總技術條件》
JB/T9663-1999??《低壓無功功率自動補償控制器》
DL/T 597-2017 ??《低壓無功補償控制器使用技術條件》
技術參數
|
電源電壓 |
AC 220V±20% |
|
電源頻率 |
50Hz±5% |
|
取樣電壓 |
AC 220V±20% |
|
取樣電流 |
0～6A |
|
整機功耗 |
6W |
|
控制輸出接點 |
無觸點 |
|
靈敏度 |
20mA |
|
電壓諧波保護 |
00%至99% |
|
電流諧波保護 |
00%至99% |
|
投功率因數 |
滯后0.00至1.00 |
|
切功率因數 |
超前/滯后0.00至1.00 |
|
投入等待延時 |
00s至99s |
|
切除等待延時 |
00s至99s |
|
開關響應等待 |
00.0s至25.5s |
|
循環投切間隔 |
0000s至9999s |
|
電容放電時間 |
000s至255s |
|
保護持續時間 |
000s至255s |
|
手動持續時間 |
0000至9999 |
|
風扇啟動溫度 |
00至99 |
|
報警溫度 |
00至99 |
|
通訊地址 |
000至255 |
|
密碼設置 |
0000至9999 |
|
語言 |
中文/英文 |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-40℃~+45℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃氣體、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。本產品戶內使用運行，本如果在特殊情況下戶外使用，需加裝保護殼，并參考相關標準保證保護殼的防護等級。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。

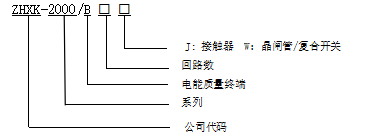

型號含義

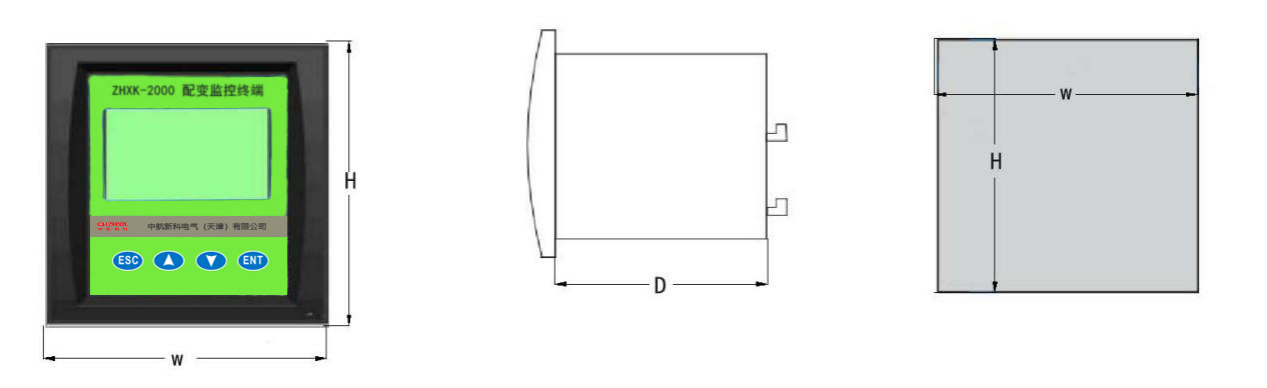

外觀結構
選型參考
?
|
型號 |
描述 |
外形尺寸(W*H) |
嵌入厚度D |
安裝尺寸（W*H） |
備注 |
|
ZHXK-2000/B18J |
18路控制，接觸器應用 |
144*144 |
54 |
138*138 |
電能質量終端 |
|
ZHXK-2000/B24J |
24路控制，接觸器應用 |
144*144 |
54 |
138*138 |
電能質量終端 |
|
ZHXK-2000/B18W |
18路控制，無觸點、復合開關應用 |
144*144 |
54 |
138*138 |
電能質量終端 |
|
ZHXK-2000/B24W |
18路控制，無觸點、復合開關應用 |
144*144 |
54 |
138*138 |
電能質量終端 |
|
ZHXK-2000/B64Z |
24路控制，無觸點、復合開關應用 |
144*144 |
54 |
138*138 |
電能質量終端 |
|
注：分相補償或混合補償聯系公司 |
|||||
訂貨須知
電力系統圖；
裝機容量，控制回路數量；
控制組合（單柜/主輔柜）
投切開關類別；
采樣極相（電壓/電流）
面板開孔尺寸；安裝方式；
負載性質；
特殊要求注明；
