多功能電力儀表
產品概述
ZHXK多功能電力儀表采用最現代的微處理器和數字信號處理技術，可測量電網中的三相電壓、電流、功率、電網頻率等，具有極高的性價比，可以直接取代常規測量指示儀表、電能計量表、多功能網路電力儀表以及相關的輔助單元，作為一種先進的智能化、數字化的電網前段采集元件， 改儀表可以應用于各種控制系統、能源管理系統、變電站自動化、配電網自動化、小區電力監控、工業自動化、智能建筑、智能配電盤、 開頭柜中，具有安裝方便，接線簡單，維護方便，工程量小，現場可編程輸入?yún)?shù)的特點。能夠完成業界不同PLC，工業控制計算機通信軟硬的組網。
性能特點
高精度測量三相電壓、三相電流、有功功率、無功功率、視在功率、功率因數、頻率等電參量。
正反向有功/無功電能計量。
提供液晶顯示，本地數據查詢。
菜單直觀，按鍵操作簡單。
電流、電壓變比可編程。
支持RS-485通訊，Modbus-RTU協議。
支持開關量輸入、開關量輸出、電能脈沖輸出。
安裝方便，接線簡單，工程量小。
寬范圍交直流通用電源：AC/DC 85～265V或AC176～264V（選定）。
可完成SCADA、PLC中多種通訊軟件的組網。

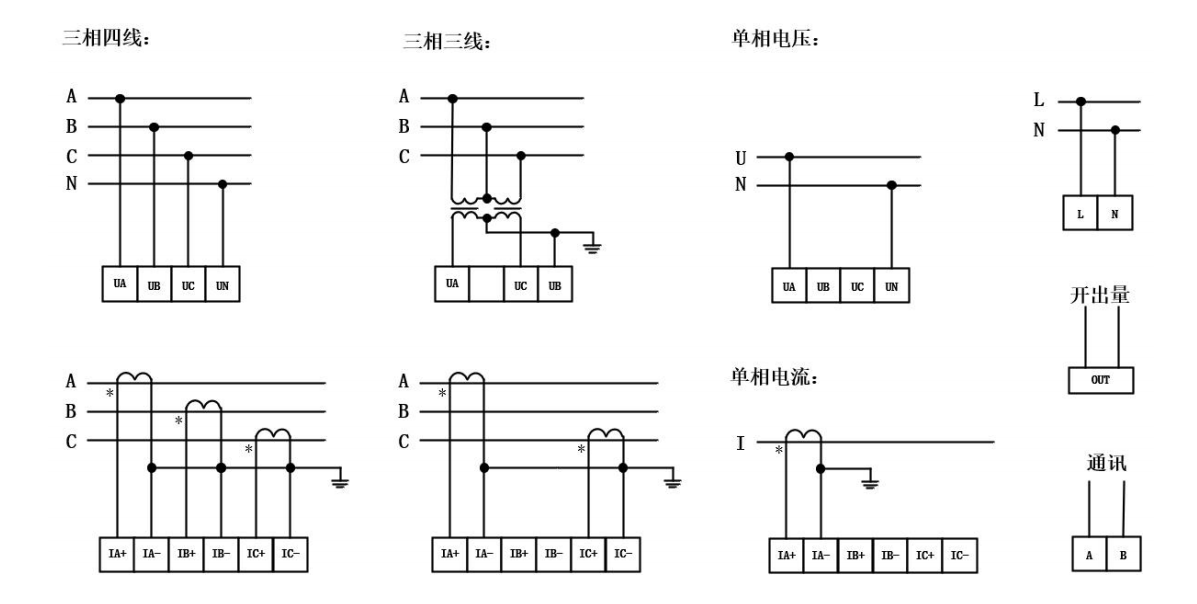

方案原理
設計依據
GB/T15284《多費率電能表特殊要求》
DL/T614《多功能電能表》
IEC62053-61《交流電測量設備》
技術參數
|
性能 |
指標 |
|
|
接線方式 |
三相三相/三相四線 |
|
|
電壓 |
額定值 |
57.7/100V、220/380V、500V |
|
過負荷 |
持續：1.2倍 瞬時：2倍/1s |
|
|
功率 |
＜0.5VA/1相 |
|
|
精度 |
RMS(真有效值）測量精度0.5% |
|
|
電流 |
額定值 |
5A、1A |
|
過負荷 |
持續;1.2倍 瞬時：10倍/5S |
|
|
功耗 |
＜0.5VA/1相 |
|
|
精度 |
RMS(真有效值）測量精度0.5% |
|
|
頻率 |
45~65HZ 精度±0.02Hz |
|
|
電能 |
有功電能1級，無功電能2級 |
|
|
電能脈沖 |
無源光耦集點極輸出，固定脈寬80mS |
|
|
通訊 |
RS485接口，ModBus-RTU通訊協議 |
|
|
工作電壓 |
AC220V或AC85~270V/DC100-300V |
|
|
功耗 |
小于5W |
|
|
工作環境 |
-10~55℃ |
|
|
儲存環境 |
-20~75℃ |
|
應用環境
海拔高度：79.5kPa ~ 106kPa（≤2500米）
工作溫度：-15℃~50℃
儲存溫度：-20℃~70℃
相對濕度：空氣濕度在20℃時≤95%無凝露，在溫度較低時，允許有較高的相對濕度
環境條件：周圍介質無爆炸危險、無足以損壞絕緣及腐蝕金屬的氣體，無導電塵埃

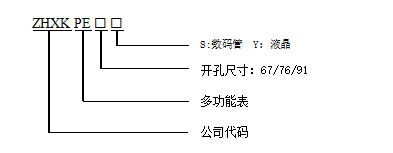

型號含義

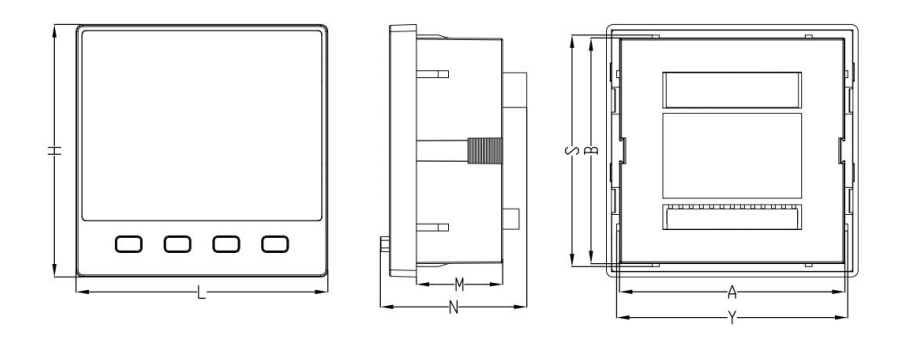

外觀機構
選型參考
|
名稱 |
型號規格 |
顯示 |
面板尺寸(L*H) |
安裝配合尺寸（A*B） |
安裝深度M |
開孔尺寸（S*Y） |
|
多功能表 |
ZHXKPE67S |
數碼管 |
73*73 |
67*67 |
33.6 |
68*68 |
|
多功能表 |
ZHXKPE76S |
數碼管 |
83*83 |
75*75 |
33.6 |
76*76 |
|
多功能表 |
ZHXKPE91S |
數碼管 |
98*98 |
90*90 |
33.6 |
92*92 |
|
多功能表 |
ZHXKPE67Y |
液晶 |
73*73 |
67*67 |
33.6 |
68*68 |
|
多功能表 |
ZHXKPE76Y |
液晶 |
83*83 |
75*75 |
33.6 |
76*76 |
|
多功能表 |
ZHXKPE91Y |
液晶 |
98*98 |
90*90 |
33.6 |
92*92 |
