微電網直流變換器
產品概述
ZHXK-EDCS系列儲能雙向DC/DC變換器，基于三電平拓撲結構，可實現從直流到直流的雙向轉換。具有雙向?qū)掚妷悍秶?、雙向電壓電流有源控制、功率密度高、自然散熱等優點。
?性能特點
低壓側支持0V預充
電壓寬范圍運行
最大運行效率99%以上
支持16并機且自動均流，不均流度＜5%
簇級電池管理，解決電池環流問題
支持電池、光伏等直流源輸入
支持恒壓/恒流/恒功率/升壓/降壓MPPT運行模式
完善合理的EMC設計
支持多支路控制，完善的故障保護功能

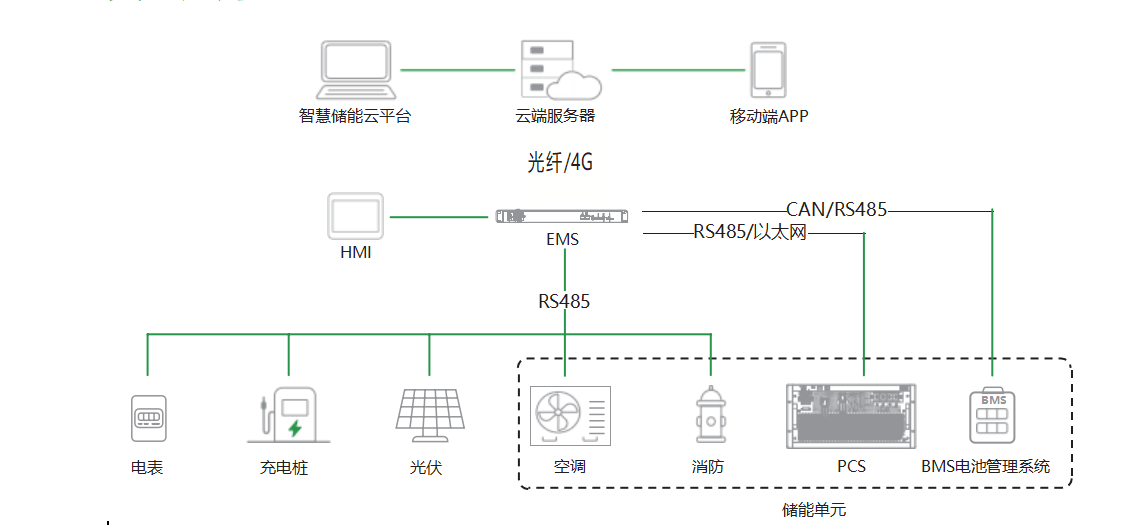

方案原理
設計依據
GB/T43041-2023混合集成電路直流/直流(DC/DC)變換器
?GB/T19826—2005《?電力工程直流電源通用技術條件及安全要求》
技術參數
|
規格型號 |
EDCS30-M-M |
EDCS50-M-M |
|
|
電氣參數 |
|||
|
功率 |
30kW |
50kW |
|
|
高壓側電壓 |
250V～1000V |
||
|
高壓側最大電流 |
50A |
80A |
|
|
低壓側電壓 |
0V～900V |
||
|
低壓側最大電流 |
60A |
100A |
|
|
最大效率 |
>99% |
||
|
工作模式 |
恒壓、雙向恒壓、恒流、恒功率、升壓MPP |
T、降壓MPPT |
|
|
靜態電壓穩定度 |
±1% |
||
|
動態電壓穩定度 |
±5% |
||
|
靜態電流穩定度 |
±1% |
||
|
動態電流穩定度 |
±3% |
||
|
輔助功能 |
0V預充（低壓側可從0V開始運行） |
||
|
并機 |
支持全部模式下進行并機，最大并機數量達16臺 |
||
|
保護功能 |
三段過流保護、過溫保護、低壓側欠過壓保護、高壓側欠過壓保護、過功率保護、 低壓側短路保護、反接保護、溫度降額輸出等 |
||
|
常規參數 |
|||
|
尺寸（寬 × 高 × 深） |
440 × 88 × 500mm |
||
|
重量 |
17.5kg |
||
|
海拔高度 |
4000m（＞2000m時降額使用） |
||
|
工作溫度 |
-25℃~55℃（大于45℃時降額使用） |
||
|
防護等級 |
IP20 |
||
|
通訊方式 |
RS485/Modbus RTU |
||
|
符合標準 |
IEC/EN 62477-1:2012，IEC/EN 62109-1:2010 |
||
|
功率端口 |
高壓側HV±,低壓側LV± |
||
|
保護等級 |
Ⅰ |
||
|
冷卻方式 |
智能風冷 |
||
應用環境
環境溫度：高氣溫+50℃，低氣溫-20℃。
空氣相對溫度：不超過95%；
海拔高度：不超過2000m（海拔2000m以上的可根據具體工況特殊設計）；
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決

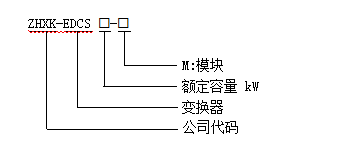

型號含義

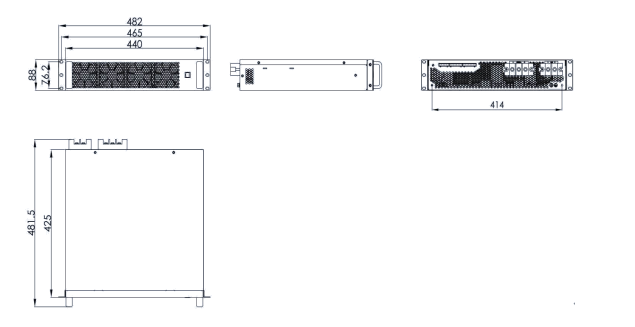

外觀結構
選型參考
|
型號規格 |
長 |
高 |
深 |
|
W |
H |
D |
|
|
30KW |
440 |
88 |
481.5 |
|
50KW |
440 |
88 |
481.5 |
訂貨須知
輸入電壓
輸出電壓
功率?
蓄電池組數量
運行環境
