微電網儲能變流器
產品概述
ZHXK-EPCS系列儲能雙向AC/DC變流器，采用三電平拓?fù)浣Y(jié)構，可以實現直流到交流、交流到直流的雙向變換，既可以將交流電轉化為直流電為蓄電池充電，也可將直流電轉化為交流電，為負載供電或回饋給電網。
性能特點
三電平拓?fù)洌罡咿D(zhuǎn)換效率>99%
更長的系統壽命，極具競爭力的平準化能源成本（LCOE）
支持多機并行運行，可擴展至3.45MW
模塊化設備使配置更加靈活，易于維護
高速IGBT，低內阻濾波器
支持ms級調度響應，主動組網
支持高低壓穿越，主動適應弱電網

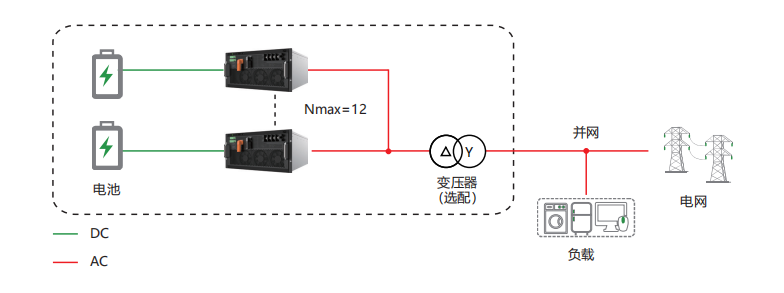

方案原理
設計依據
GB/T 34120-2023《?電化學儲能系統儲能變流器》
GB/T 34133-2023《?儲能變流器檢測技術規程》?。
技術參數
|
工作電壓范圍 |
615V～950V/ 650V～950V |
|
|
最大電流 |
90A~203A |
|
|
交流側 |
||
|
額定電壓 |
400V |
|
|
額定電壓范圍 |
±15% |
|
|
額定頻率 |
50/60Hz |
|
|
接線方式 |
三相三線/三相四線 |
|
|
額定功率 |
50kW~125kW |
|
|
最大功率 |
55kW~138kW |
|
|
最大電流 |
80A~200A |
|
|
功率因數 |
≥0.99 /-1～1 |
|
|
電流畸變率 |
＜3%（額定功率） |
|
|
直流分量 |
＜0.5% |
|
|
過載能力 |
110%長期 |
|
|
最大效率 |
98.5% |
|
|
常規參數 |
||
|
冷卻方式 |
智能風冷 |
|
|
防護等級 |
IP20 |
|
|
通訊方式 |
CAN/RS485/以太網 |
|
應用環境
環境溫度：高氣溫+50℃，低氣溫-20℃。
空氣相對溫度：不超過95%；
海拔高度：不超過2000m（海拔2000m以上的可根據具體工況特殊設計）；
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決

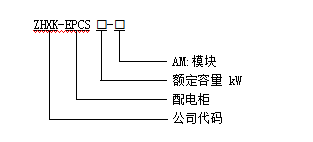

型號含義

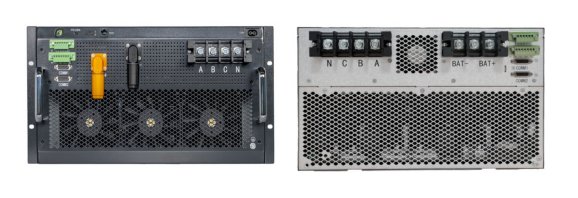

外觀結構
選型參考
|
型號規格 |
長（mm） |
高 |
深 |
|
W |
H |
D |
|
|
50KW |
500 |
232 |
635 |
|
63KW |
500 |
232 |
635 |
|
80KW |
500 |
232 |
635 |
|
105KW |
500 |
270 |
670 |
|
125KW |
520 |
232 |
785 |
訂貨須知
系統電壓：?儲能系統的電壓即蓄電池組的電壓，?也是儲能變流器的輸入電壓。?
切換時間：?儲能變流器有兩種切換時間，?一是充放電切換，?大型儲能變流器應在90%額定功率并網充電狀態和90%額定功率并網放電狀態之間，?切換時間不大于200ms；?二是應用于并網模式和離網模式的切換，?切換時間不大于100ms。?
功率因數：?儲能變流器正常運行時，?功率因數應大于0.99，?且功率因數范圍應盡可能寬，?以適應不同的系統參數變化。?
容量匹配：?儲能系統的容量配置建議按負荷容量的1.2倍進行配置。?
