可編程控制器
產品概述
中航新科專業提供PLC編程服務，協助客戶整個項目的開發，從前期評估方案確定，到產品選型、產品供應、電氣圖設計、軟件開發、售后調試服務，真正意義上解決客戶所有電氣相關技術問題。精通主流PLC的編程，滿足客戶的各種PLC選擇。三菱PLC、歐姆龍PLC、西門子PLC、松下PLC、臺達PLC、信捷PLC等主流品牌的PLC編程，電柜組裝、接線、電氣圖紙紙?jiān)O(shè)計、電氣自動化解決方案。
性能特點
可靠性高，有完善的自診斷功能，判斷故障迅速，便于維護。
模塊化組合靈活可編程控制器是系列化產品，通常采用模塊結構來完成不同的任務組合。I/0從8-8192點，有多種機型、多種功能模板可靈活組合
功能強，PLC應用微電子技術和微計算機，簡單型式都具有邏輯、定時、計數等順序控制功能?；拘褪皆偌由夏MI/0、基本算術運算、通信能力等。復雜型式除了具有基本型式的功能外，還具有擴展的計算能力、多級終端機制、智能I/0、PID調節、過程監視、網絡 通信能力、遠程I/0、多處理器和高速數據處理能力。
編程方便，PLC適用針對工業控制的梯形圖、功能塊圖、指令表和順序功能表圖(SFC)編程，不需要太多的計算機編程知識。新的編程工作站配有綜合的軟件工具包，并可在任何兼容的個人計算機上
適應工業環境PLC的技術條件能在一般高溫、振動、沖擊和粉塵等惡劣環境下工作，能在強電磁干擾環境下可靠工作。這是PLC產品的市場生存價值。
安裝、維修簡單與計算機系統相比，PLC安裝不需要特殊機房和嚴格的屏蔽。使用時只要各種器件連接無誤，系統便可工作，各個模件上設有運行和故障指示裝置，便于查找故障，大多數模件可以帶電插拔，模件可更換，使用戶可以在最短的時間內查出故障，并排除，最大限度地壓縮故障停機時間，使生產迅速恢復。
運行速度快隨著微處理器的應用，使PLC的運行速度增快，使它更符合處理高速度復雜的控制任務，它與微型計算機之間的差別不是很明顯。
采用PLC還可以大大縮短設計、編程和投產周期，使總成本進一步降低。
方案原理
設計依據
確定控制需求：首先需要明確需要控制的設備或系統的功能和操作流程，確定所需的輸入和輸出信號。
設計邏輯：根據控制需求，設計出正確的邏輯控制程序?？梢圆捎锰菪螆D、函數圖或其他PLC編程語言進行設計。
編寫程序：根據設計好的邏輯控制程序，使用PLC編程軟件進行編寫。根據選擇的編程語言，逐步編寫邏輯控制的指令和函數。
編譯程序：完成編寫后，將程序進行編譯。編譯過程會將編寫的程序轉化為PLC可以理解和執行的機器語言。
下載程序：將編譯后的程序下載到PLC設備中。通常通過串口或以太網連接將程序傳輸?shù)絇LC中。
調試程序：將PLC設備連接到實際的控制系統中，進行程序的測試和調試。檢查輸入和輸出信號是否符合邏輯控制的要求，并根據需要對程序進行修改。
運行程序：在經過調試和驗證后，將PLC設備放入實際運行環境中。PLC會按照預設的程序邏輯進行控制，實現自動化操作。
技術參數
|

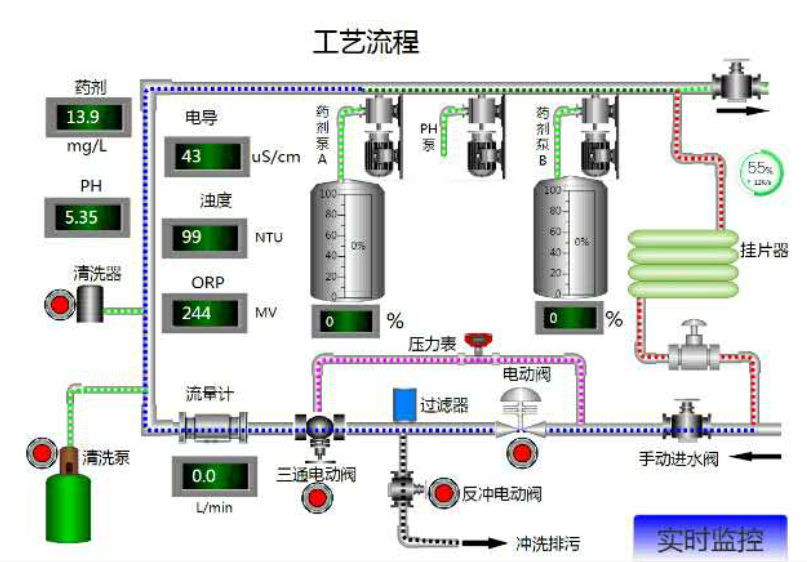

創新的組態界面 |
提供了自由定義且可重復使用的面板，方便組態大批量數據。 |
|
功能塊庫 |
可以自由定義功能塊并重復使用，方便進行大規模的數據組態。 |
|
用戶ID和密碼保護 |
支持通過用戶ID和密碼來實現對系統的訪問保護，確保數據安全。 |
|
多語言支持 |
在一個項目中可以管理32種語言，支持文本的導入/導出過程，便于翻譯。 |
|
Sm@rt客戶端/服務器概念 |
支持通過Internet進行服務與診斷，增強了遠程維護的能力。 |
|
過程診斷 |
提供過程診斷功能，可以記錄和跟蹤操作員動作和組態。 |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃~+40℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃?xì)怏w、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決。

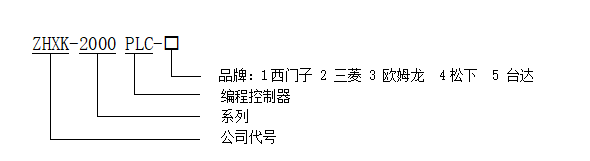

型號含義
外觀結構

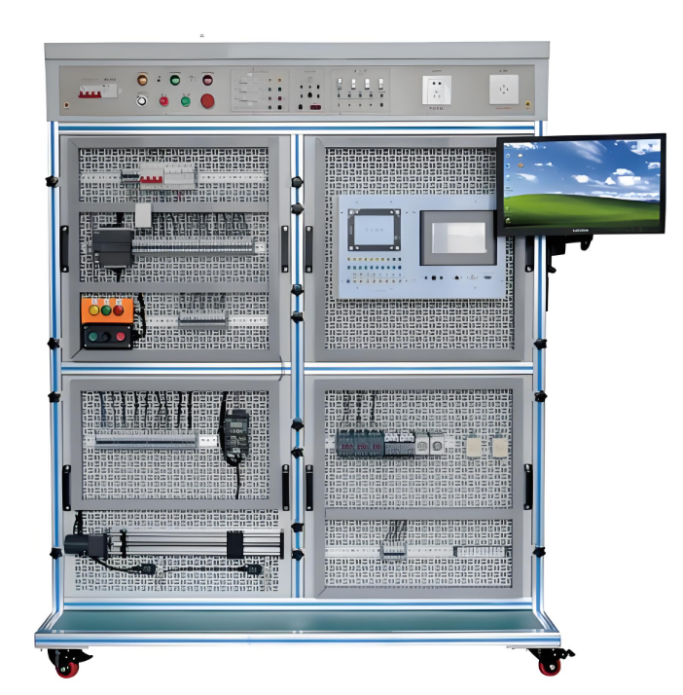

編程工作臺
選型參考
|
輸入模塊 |
輸入模塊的作用是接收現場的輸入信號，并將輸入的高電平信號轉換為PLC內部的低電平信號。輸入模塊的種類，按電壓分類右直流5V、12V、24V、48V、60V,交流 115V、220V。按電路形式不同分為匯點輸入式和分隔輸入式兩種。 |
|
(1)電壓的選擇。應根據現場設備與模塊之間的距離來考慮，一般5V、12V、24V屬低電壓，其傳輸距離不宜太遠。如5V模塊最遠不得超過10m，距離較遠的設備應選用較高電壓的模塊。 |
|
|
(2)同時接通的點數。高密度的輸入模塊(32點、64 點)同時接通的點數取決于輸入電壓和環境溫度,一般來講，同時接通的點數不要超過輸入點數的60%。 |
|
|
(3)門檻電平。為了提高控制系統的可靠性,必須考慮門檻電平的大小。門檻電平越高,抗干擾能力越強，傳輸距離也就越遠。 |
|
|
輸入模塊 |
輸出模塊的作用是將PLC的輸出信號傳遞給外部負載，并將PLC內部的低電平信號轉換為外部所需電平的輸出信號。 輸出塊按輸出方式不同分為繼電器輸出、 品體管輸出和雙向可控硅輸出三種。此外,輸出電壓和輸出電流也各有不同。 |
|
(1)輸出方式的選擇。繼電器輸出的價格便宜，適用電壓范圍較寬,導通壓降小。但它是原有觸點元件，其動作速度較慢、壽命較短，因此適用于不頻繁通斷的負載。當驅動感性負載時其最大通斷頻率不得超過1Hz。對于頻繁通斷的低功率因數的電感負載，應采用無觸點開關元件，即選用品體管輸出(直流輸出)或雙向可控硅輸出(交流輸出)。 |
|
|
(2)輸出電流。輸出模塊的輸出電流必須大于負載電流的額定值。模塊輸出電流的規格很多，應根據實際負載電流的大小選擇。 |
|
|
(3)同時接通的點數。輸出模塊同時接通點數的電流累計值必須小于公共端允許通過的電流值。通常同時接通的點數不宣超過輸出點數的60%。 |
|
|
電源模塊 |
電源模塊的選擇很簡單,只需考慮輸出電流。電源模塊的額定輸出電流必須大于 CPU 模塊1/0模塊、專用模塊等消耗電流的總和，并留有一定的裕量。 |
|
(1)電源模塊的輸入電壓。 電源模塊可以包括各種各樣的輸入電壓,有 220V交流、110V交流和24V直流等。在實際應用中要根據具體情況選擇，確定了輸入電壓后，也就確定了系統供電電源的輸出電壓。 |
|
|
(2)電源模塊的輸出功率。在選擇電源模塊時,其額定輸出功率必須大于 CPU 模塊、所有I/0模塊等總的消耗功率之和,并且要留有30%左右的裕量。當同一電源模塊既要為主機單元又要為擴展單元供電時，從主機單元到最遠一個擴展單元的線路壓降必須小于0.25V。 |
|
|
(3)擴展單元中的電源模塊。在有的系統中，由于擴展單元中安裝有智能模塊及一些特殊模塊，就要求在擴展單元中安裝相應的電源模塊。這時相應的電源模塊輸出功率可按各自的供電范圍計算。 |
訂貨須知
提供相關材料
客戶提供產品技術文件的相關材料（包括零件圖和裝配圖）。
確認制造工藝和價格。
代理機構根據企業需求，確定制造的工藝和價格，因材料、設計、技術等多個因素影響而不同。
簽訂協議
明確服務內容和費用后，企業需要與代理機構簽署委托加工合同。
確認費用并支付
按照合同約定，客戶下訂單并繳納費用。
加工組裝機械
工廠按照客戶需求，進行零部件采購、加工和組裝。
調試和測試
工廠完成機械組裝后，進行產品調試和測試，確認交付
