靜止無功發生器柜
產品概述
ZHXK-SVG-GL系列靜止無功發生器柜并聯在電網上，通過調節電流的幅值和相位，迅速吸收或者發出系統所需的無功功率，實現快速動態無功調節的作用，不僅可以跟蹤補償沖擊型負載的沖擊電流，而且可以對諧波電流進行補償。作為有源型補償裝置領域最新技術的代表，SVG并聯于電網中，相當于一個可控的無功電流源，其無功電流可以靈活控制，自動補償系統所需的無功功率，一方面有效解決了諧波無功干擾并聯電容器透切補償問題，另一方面可根據用戶實際要求治理諧波，清潔電網。
性能特點
動態補償：更高的響應速度，使其對電壓閃邊復雜的系統補償效果更好，可根據系統變化情況發出、吸收無功，避免了無功倒送的情況。
控制方案：每個單元內置16個DO端口，可聯機控制普通電容補償方案，或RS485通訊接口控制智能電容器補償方案；
結構設計：整機模塊化結構，布局空間合理、緊湊，兼容機架式、插拔式，便于組裝和現場安裝，便于現場檢修、設備增容。
運行穩定：采用三電平逆變器技術，能效高，同時設備補償精度高，響應速度快，總響應時間<8ms，輸出無功電流不受母線電壓的影響；
線路調節：能夠解決系統三相負荷不平衡的問題，不僅不產生諧波，而且能在補償無功功率的同時動態的補償諧波；
保護功能：只補償基波無功電流，系統諧波不會對設備造成損壞。同時避免了串聯電抗器的電容器組可能造成的諧波放大，防止系統其他設備因諧波過電壓而損壞。
安裝檢修：支持多機并聯，可通過不同單元組合靈活滿足用戶現場需求；便于整柜組裝以及現場安裝，同時很大程度提高了現場檢修、設備增容的工作效率。

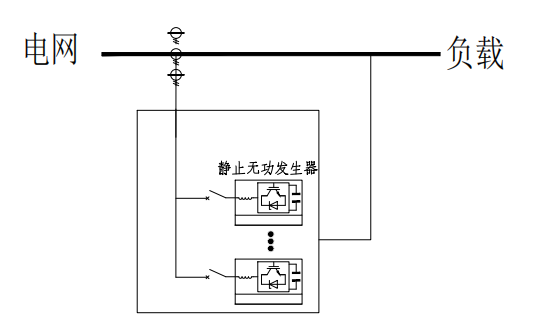

方案原理
設計依據
GB12325-90《電能質量 供電電壓允許偏差》
GB/T 14549-93《電能質量 公用電網諧波》
GB/T 15543-1995《電能質量 三相電壓允許不平衡度》
GB 12326－2000《電能質量電壓允許波動和閃變》
GB11463-89《電子測量?jī)x器可靠性試驗》
技術參數
|
工作電壓 |
400V/690V(-20%~+15%) |
|
線制 |
三相四線 |
|
容量 |
300kvar/600kvar |
|
工作頻率 |
50Hz(-10%~+10%) |
|
補償諧波 |
2-13次(額定電流的50%) |
|
諧波濾除率 |
>97% |
|
補償三相不平衡 |
100%不平衡完全補償 |
|
全響應時間 |
<10ms |
|
輸出電流畸變率 |
≤3%，額定容量下輸出電流的總諧波畸變率 |
|
響應時間 |
<15ms |
|
功率因數校正 |
-1到1可調 |
|
并聯運行 |
最大可8個模塊并聯 |
|
有功損耗 |
<2% |
|
保護功能 |
過壓、欠壓、過熱、過流、短路等保護 |
|
CT變比范圍 |
150:5~2000:5 |
|
監控 |
支持各模塊獨立監控/整機集中監控 |
|
通信 |
RS232、485、Modbus協議、TCP/IP可選 |
|
防護等級 |
IP20(更高防護等級可定制) |
|
冷卻方式 |
智能風冷 |
應用環境
本產品工作場所海拔不超過1000米，環境溫度-20℃ ～ +40℃，相對濕度：日平均不大于95%，月平均不大于90%；大氣壓力：79.5Kpa ～ 106KPa。
本產品運行場所應具備無有害氣體、可燃?xì)怏w、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品戶內使用運行，如果在特殊情況下戶外使用，需加裝保護殼，并參考相關標準保證保護殼的防護等級。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。

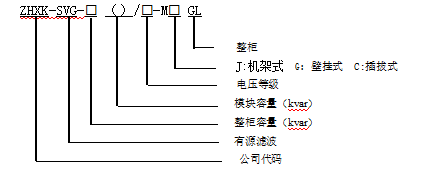

型號含義

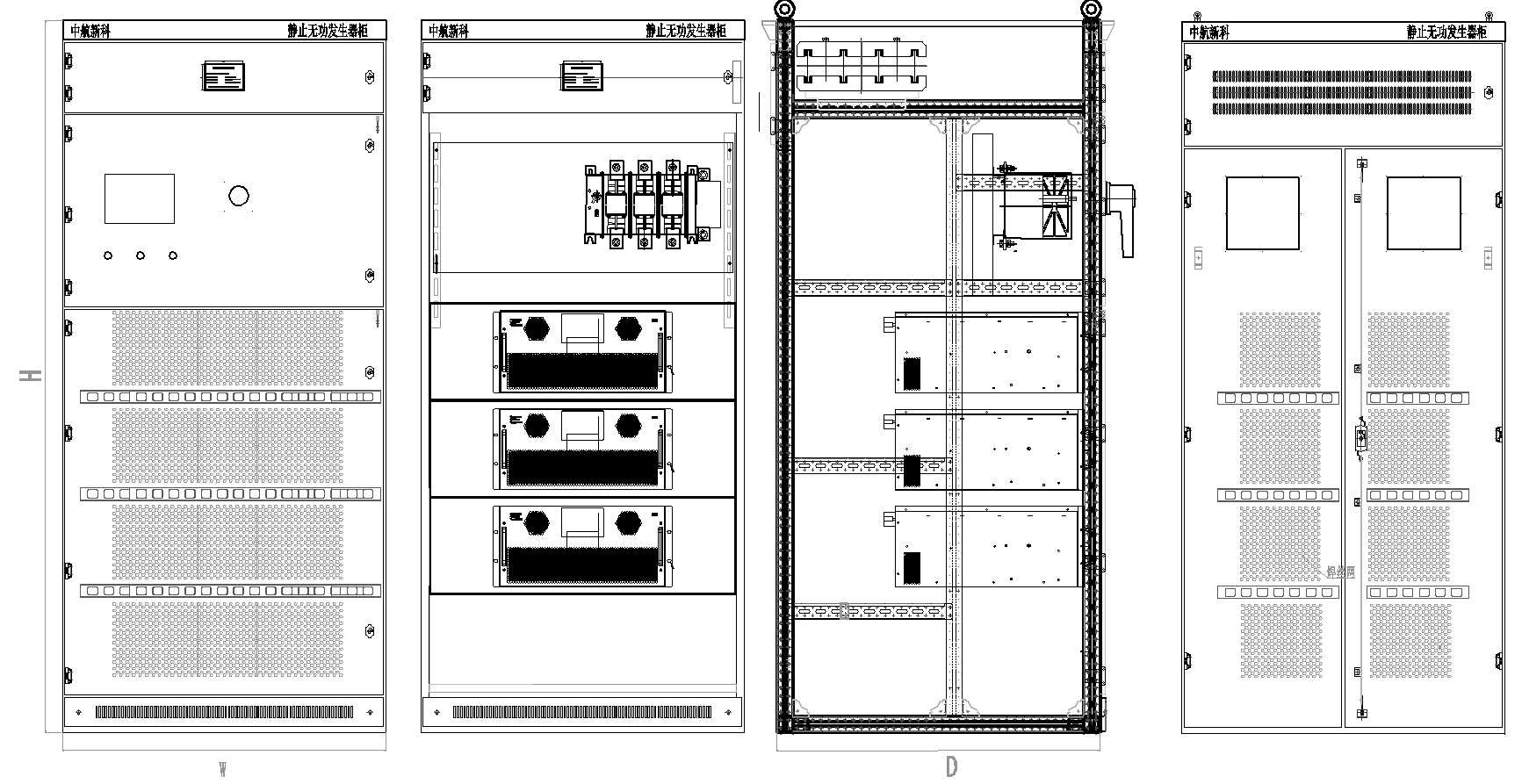

外觀結構
選型參考
|
型號 |
容量分配（A） |
模塊數量 |
模塊結構 |
外形尺寸 |
|
ZHXK-SVG-50(50)/0.4-MJ-GL |
50 |
1 |
機架式 |
600*800*2200 800*800*2200 1000*800*2200 |
|
ZHXK-SVG-75(75)/0.4-MJ-GL |
75 |
1 |
機架式 |
|
|
ZHXK-SVG-100(100)/0.4-MJ-GL |
100 |
1 |
機架式 |
|
|
ZHXK-SVG-150(150)/0.4-MJ-GL |
150 |
1 |
機架式 |
|
|
ZHXK-SVG-200(100+100)/0.4-MJ-GL |
100+100 |
2 |
機架式 |
|
|
ZHXK-SVG-250(100+100+150)/0.4-MJ-GL |
250 |
3 |
機架式 |
|
|
ZHXK-SVG-300(100+100+100)/0.4-MJ-GL |
300 |
3 |
機架式 |
|
|
ZHXK-SVG-400(100+100+100+100)/0.4-MJ-GL |
400 |
4 |
機架式 |
|
|
ZHXK-SVG-450(150+150+150)/0.4-MJ-GL |
450 |
3 |
機架式 |
|
|
ZHXK-SVG-500(100+100+150+150)/0.4-MJ-GL |
500 |
4 |
機架式 |
訂貨須知
電力系統圖；
裝機容量；
控制組合（單柜/主輔柜）
采樣極相（電壓/電流）
控制器安裝位置（模塊/盤柜）
安裝方式（框架式/立式）
負載性質；
特殊要求注明；
